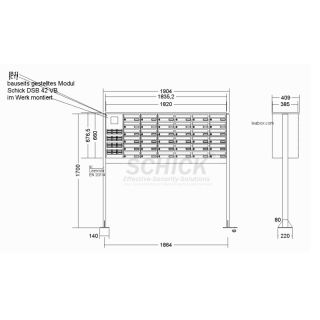

Leabox Standbriefkasten Konfiguration mit DSB42VD Videosprechanlage
Tastenmodule DSB42/S4 auf leabox - ALU-Klingelknopf mit Kunststoff-Namensschild potentialfrei aufgelegt
leabox - Briefkasten 300x110x385, DIN EN 13724, Gehäuse und
Türe aus Stahlblech, mit Einwurfklappe 265x33 aus Aluminium
leabox - Blind-/Installationskasten 300x165x385,
Gehäuse und Türe aus Stahlblech bestückt mit 12 Tasten /hinterleuchtet
leabox - Verkleidung aus Stahlblech, LEA 4, freistehend, für
waagerechte Kästen
leabox - Rechteckrohrständer aus Stahlrohr 80x40
Gestellhöhe: 1800 mm
feuerverzinkt
3x leabox - LED Leiterplatte 150 mm, 12 Volt Gleichstrom,
Lieferung ohne Netzgerät (PS4 12V DC 2A benötigt)
Dieses Sprechanlagen Modul ist die zentrale Einheit für die Statione.
R21/VD Zentraleinheit verfügt über eine 170° (H) & 90° (V) CMOS 1/2.7" Fischaugen Kamera mit 2 MP.
große Sprechanlage sind darstellbar mit bis zu 128 Wohnungen (mit Zusatzmodulen PC6A/BDU)
diverse Module wie RFID Kartenleser, Keypad; TFT und LB Modul können beliebig mit VD Modul verbunden werden.
farbige Gesprächsindikatoren zeigen den aktuellen Status der Station, zusätzlich zur einstellbaren Sprachansage an.
2 Türöffner werden unterstütz über RLC Modul und /oder 1x direkt an der DMR21 potentialfrei oder 12 V DC 250 mA
Power supply: 24Vdc(supplied by PC6A)
Camera: 1/2.7?? fisheye camera,170o wide angle
Power Consumption: 1W in standby
5W in working
Unlock Power output: 12Vdc,250mA
Unlock timing: 1~99s
Working temperature: - 20ºC ~ +55ºC
Resolution: 320(R, G, B)X240 pixels(TFT module)
Wiring: 2 wires (non-polarity)
Unterputz BOX für Mauerwerkeinbau
LED Indikator mit Sprachansage :Türstation klingelt
LED Indikator mit Sprachansage :Bitte sprechen sie jetzt
LED Indikator mit Sprachanlage Tür öffnet
Verbindung System : 2 wires (non-polarity);
Abmessungen: 316(H)×133(W)×46(D)mm
Einstellungen verfügbare : Lautstärke, Türöffner-Modus (Öffner/ Schließer) Türöffner Dauer, Warnton oder Voice Guide , Reset über Programm Sensor Button A und B
Weitere Einstellungen wie RFID, LCD Screen und Key Pad werden über die einzelnen Module vorgenommen und sind verfügbar je nach ausgewählter Station
Stecker Belegung DMR21 Türklingel
12V: 12VDC 280 mA Ausgangsleistung für Türöffner .
LK- (GND): 12 V -.
LK + (COM): 12V+ oder Common Kontakt des Relais (je nach JP-LK Jumperstellung).
NO.: Schließerkontakt des Relais (siehe Planungsanleitung für Lock-Anschluss DT Detailinformationen).
EB +: Exit-Taste Verbindungsanschluss .
EB: Exit-Taste Verbindungsanschluss .
JP-LK: Für elektronischen Türöffner Sicherheitstyp -Einstellung (siehe Türstation sperren Connections).
T / R-: USB-RS485 Kommunikationsendgerät negativ.
T / R +: USB-RS485 Kommunikations Terninal positiv.
Bus (L1, L2): nicht polare Buslinie.
CN / KMB: Tasten-Modul-Anschluss-Port.
CN / T-COIL: reserviert.
CN / CAM: geerdet.
CN / FUN: Tastsensor Tastenmodul oder TFT-Display-Modul-Anschluss-Port.
CN / WGN: Kartenleser-Modul-Anschlussport.
