Hikvision DS-KV6124-WBE1 – Installation und Einrichtung

Ausführliche Anleitung zur Montage, Aktivierung und Einrichtung der Hikvision DS-KV6124-WBE1. Hier finden Sie die wichtigsten Einstellungen für Netzwerk, WiFi, Hik-Connect, Innenmonitor, PIN-Codes, RFID-Transponder, Bluetooth und die beiden Türrelais.

4 MP Kamerabis 2688 × 1520 Pixel
150° Weitwinkelhorizontaler Sichtbereich
120 dB WDRfür schwierige Lichtverhältnisse
IR-Nachtsichtbis ca. 3 Meter
WiFi 6 / LAN2,4 GHz, RJ45, PoE
2 Türrelaismax. 30 V DC / 2 A
PIN + M1 RFIDbis zu 10.000 Karten
Hik-ConnectApp- und Cloud-Anbindung
DS-KV6124-WBE1 direkt im Shop ansehen →

Außenstation im Überblick

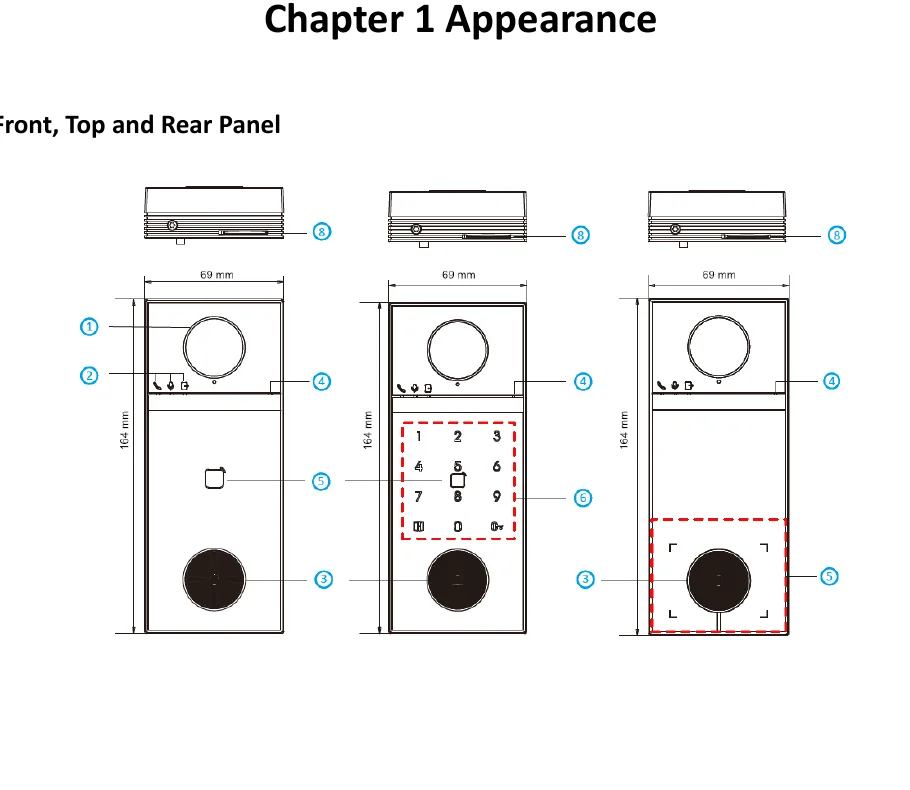

Die folgende Abbildung aus der ausführlichen Herstelleranleitung zeigt Front-, Ober- und Rückansicht der Baureihe mit Kamera, Statusanzeigen, Klingeltaste, Kartenlesebereich, Touch-Tastatur, Lautsprecher, Netzwerkanschluss und rückseitigen Klemmen.

Hikvision DS-KV6124-WBE1 Front- und Rückansicht

Inhaltsübersicht

  1. Vorbereitung
  2. Anschlüsse und Verdrahtung
  3. Montage
  4. Aktivierung
  5. LAN, WLAN und Bluetooth
  6. Hik-Connect
  7. PIN und RFID
  8. Türöffner und 2 Relais
  9. Speicher und Aufzeichnung
  10. Ereigniserkennung
  11. Firmware und Wartung

Wichtige Grunddaten

  • Standard-IP: 192.0.0.65
  • Standard-Port: 8000
  • Benutzername: admin
  • Aktivierung vor der ersten Nutzung erforderlich
  • LAN, WiFi 6 und Bluetooth
  • Versorgung über 12 V DC oder PoE
  • 2 getrennte Türrelais vorhanden
  • Hik-Connect wird unterstützt
Wichtig: Montage und Verdrahtung nur bei abgeschalteter Spannungsversorgung durchführen.

1. Vorbereitung und Montageplatte

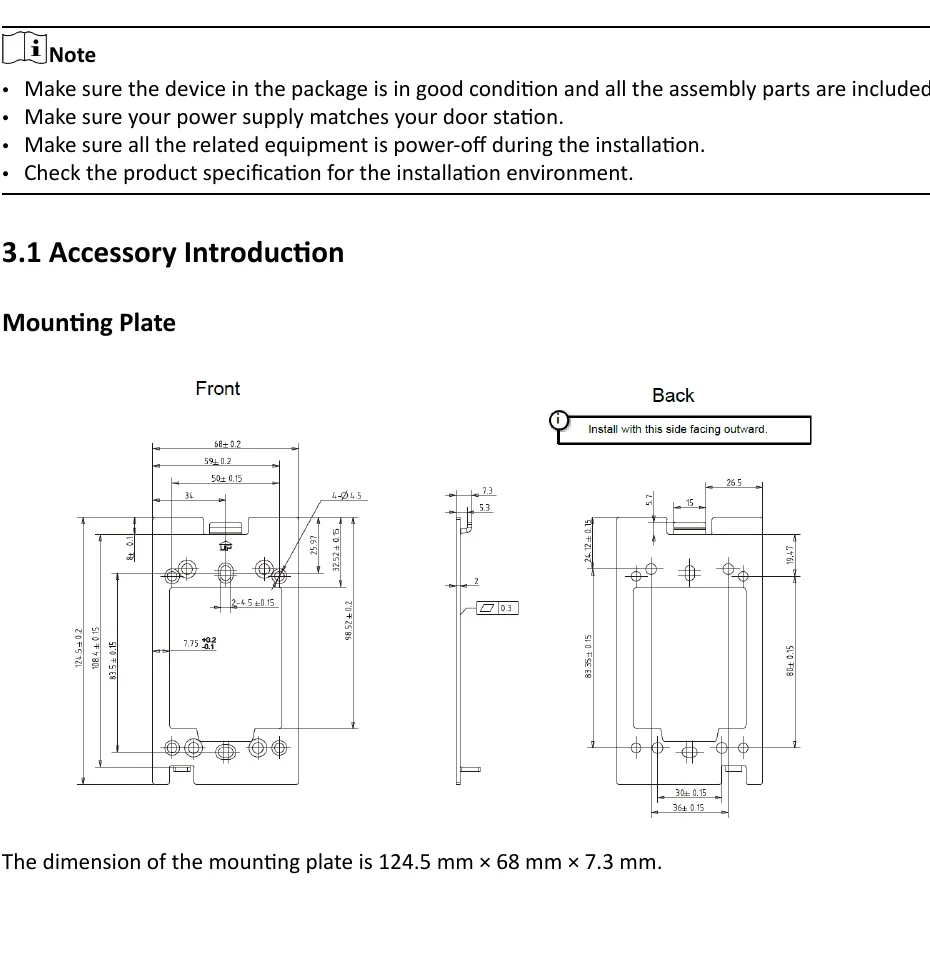

Prüfen Sie vor der Installation Gerät, Montageplatte und Zubehör. Hikvision empfiehlt eine Kamerahöhe von etwa 1,40 bis 1,60 m. Die Montageplatte misst laut Anleitung 124,5 × 68 × 7,3 mm.

DS-KV6124 Montageplatte und Abmessungen

2. Anschlüsse und Verdrahtung

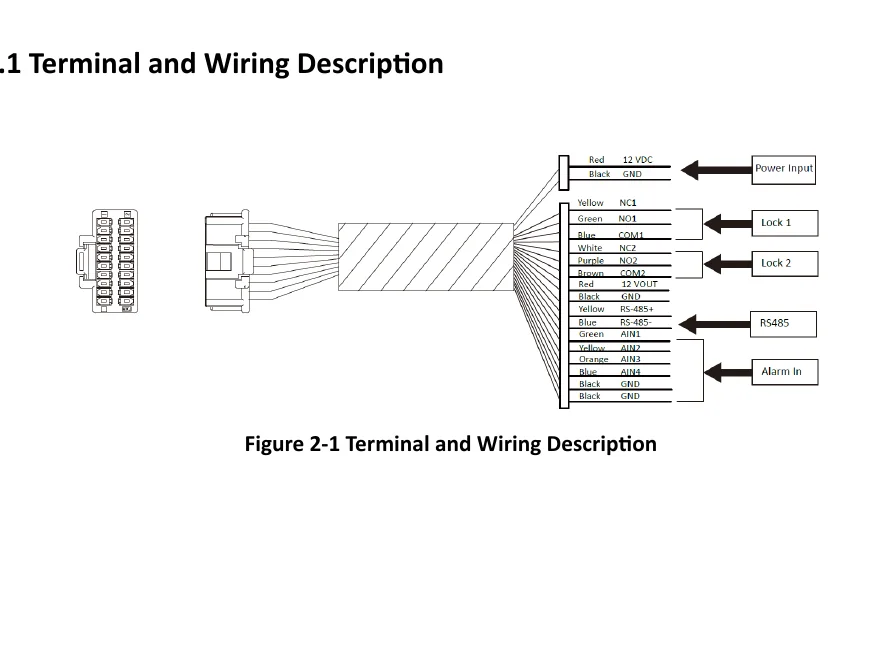

Die rückseitige Anschlussleitung enthält Spannungsversorgung, beide Türrelais, RS-485 und Alarmeingänge. Zusätzlich steht ein RJ45-Netzwerkanschluss für LAN und PoE zur Verfügung.

DS-KV6124 Anschlussbelegung und Verdrahtung
Türöffner: Die beiden Relais sind mit maximal 30 V DC / 2 A angegeben. Spannung und Stromaufnahme des angeschlossenen Schlosses müssen dazu passen.

3. Montage der Außenstation

Die DS-KV6124-WBE1 wird als Aufputzstation montiert. Nach Befestigung der Montageplatte werden die Leitungen angeschlossen, die rückseitige Abdeckung geschlossen und die Station von oben auf die Montageplatte gesetzt und verschraubt.

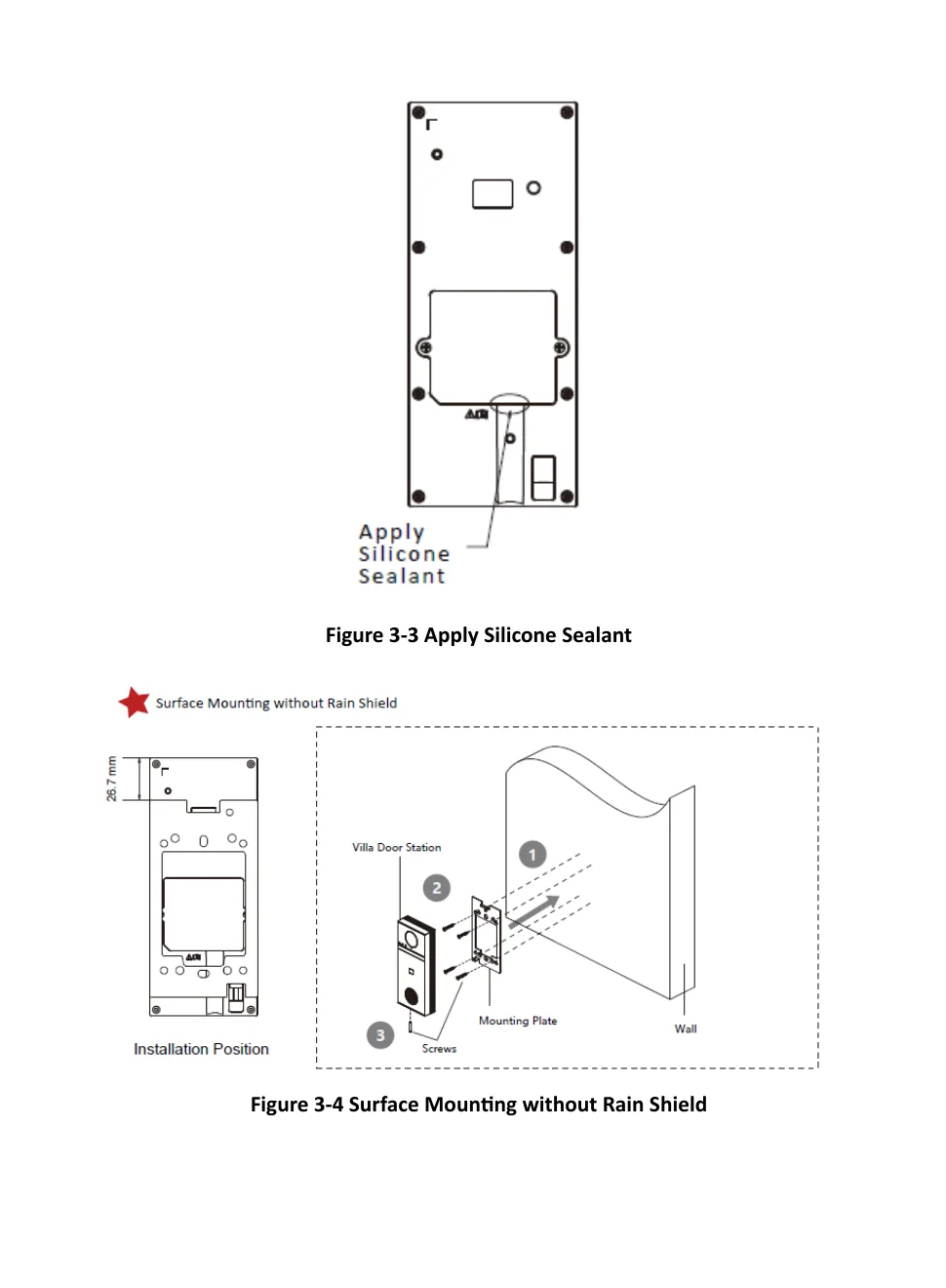

Aufputzmontage ohne Regenschutz DS-KV6124 Aufputzmontage ohne Regenschutz

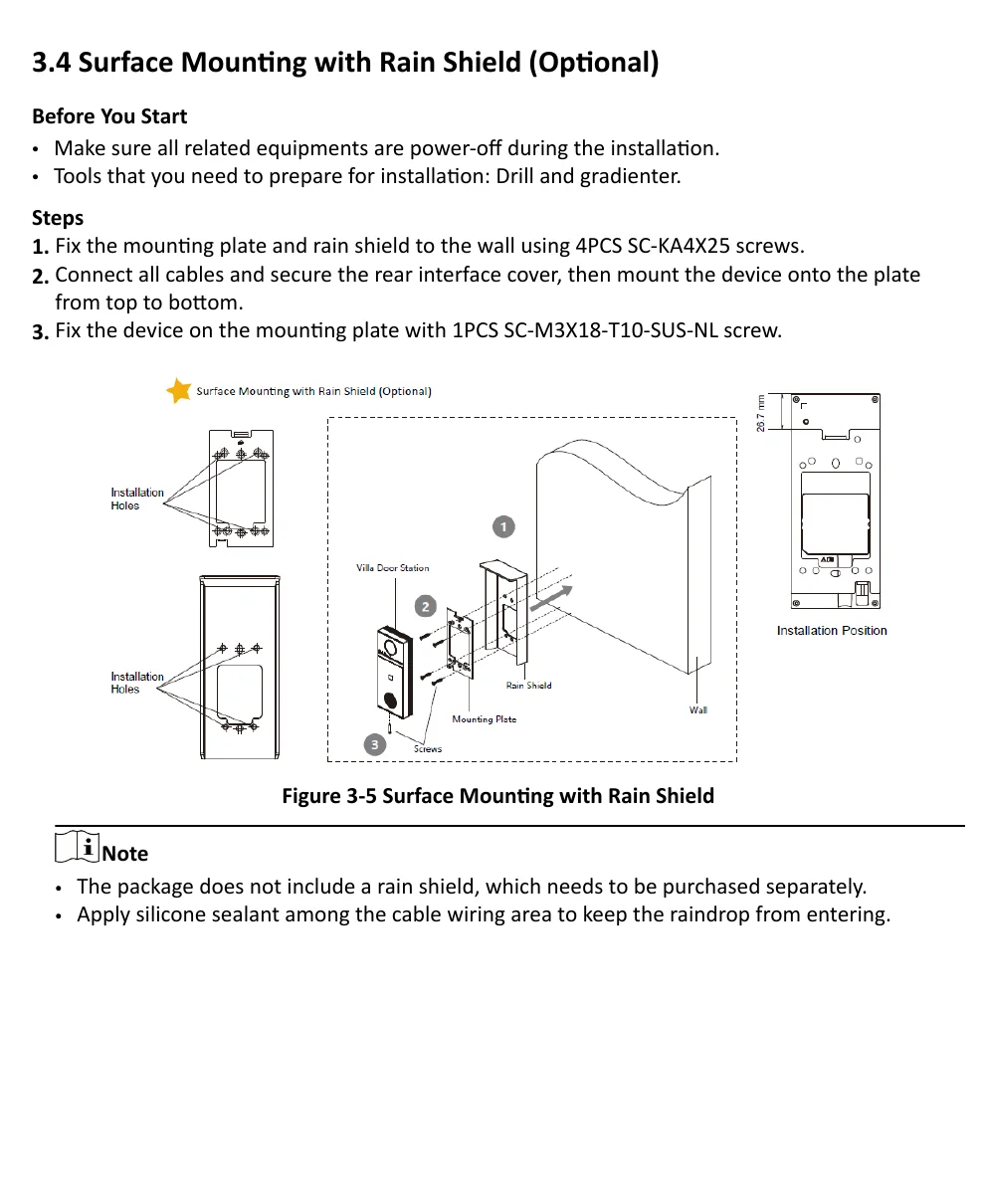

Aufputzmontage mit Regenschutz DS-KV6124 Montage mit Regenschutz
Außenmontage: Die Kabeleinführung mit geeignetem Silikon sorgfältig abdichten, damit keine Feuchtigkeit in das Gerät eindringen kann.

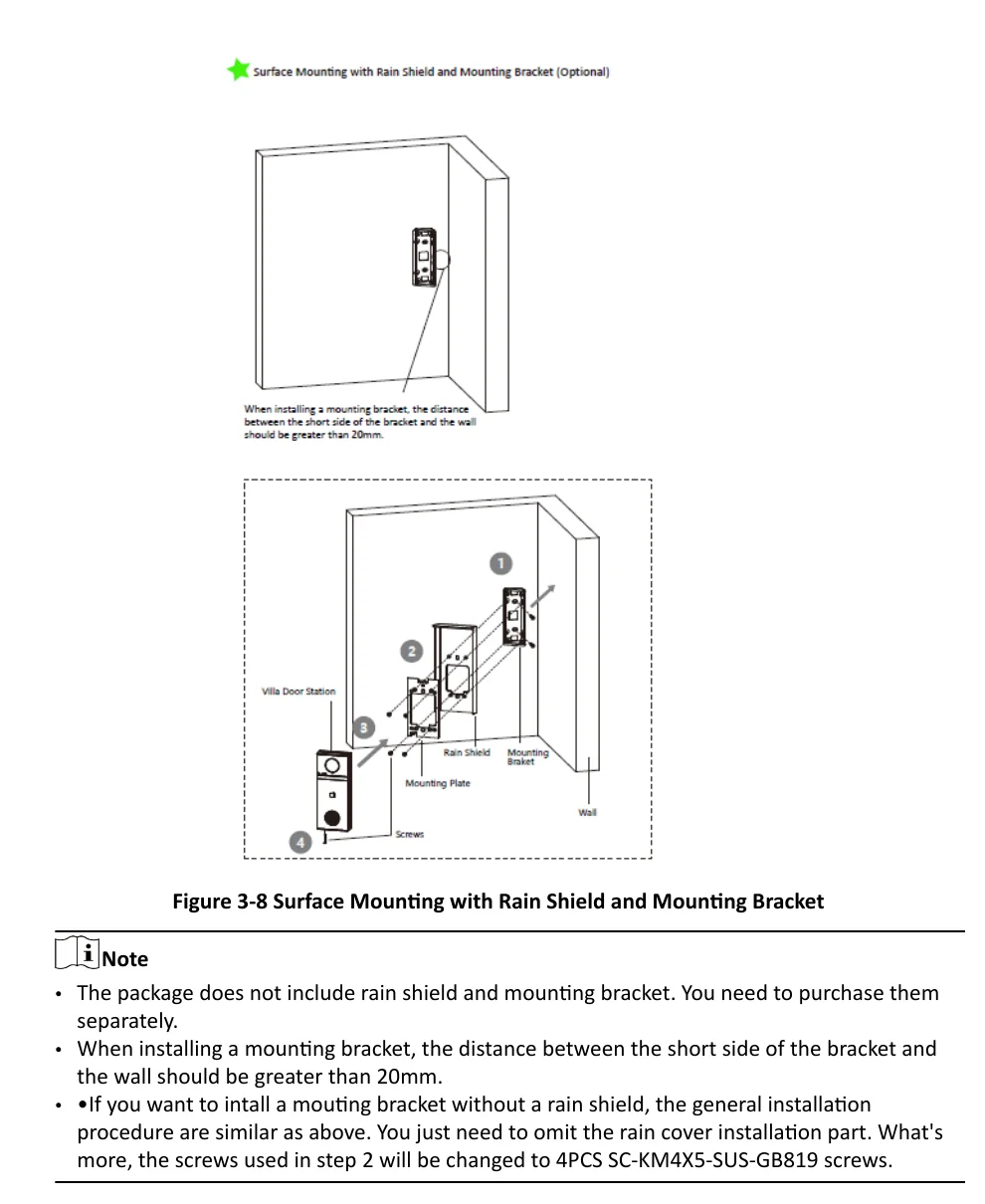

Optionaler Montagewinkel

Für ungünstige Einbaupositionen kann ein Montagewinkel zusammen mit dem optionalen Regenschutz eingesetzt werden. Bei dieser Montage muss der in der Herstelleranleitung angegebene Abstand zur Wand eingehalten werden.

DS-KV6124 Montagewinkel und Regenschutz

4. Außenstation aktivieren

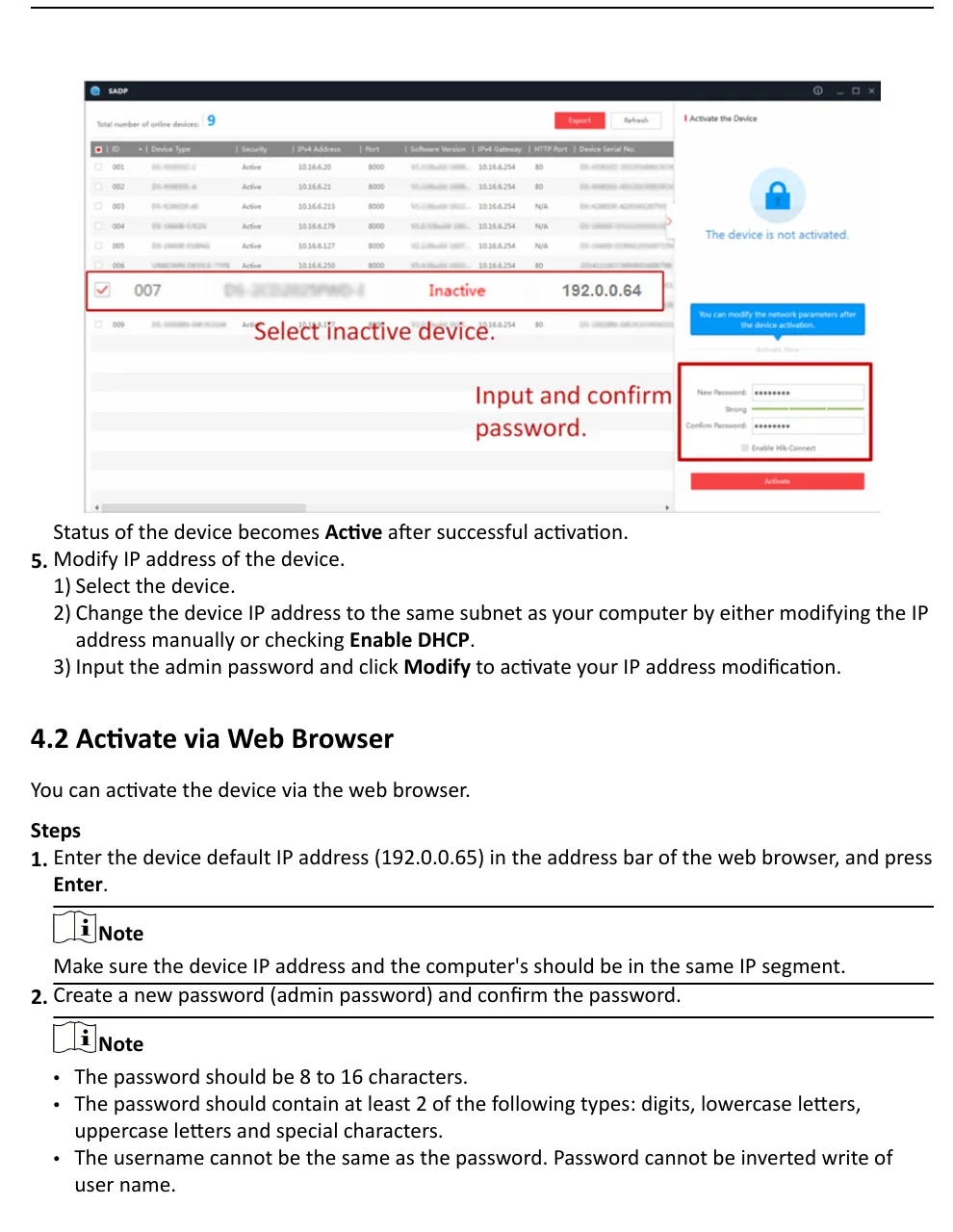

Eine neue Hikvision Türstation muss zunächst aktiviert werden. Das kann über den Webbrowser, SADP oder iVMS-4200 erfolgen. Die werkseitige IP-Adresse lautet 192.0.0.65.

  1. Station mit Netzwerk und Spannungsversorgung verbinden.
  2. PC in denselben IP-Bereich bringen.
  3. 192.0.0.65 im Browser öffnen oder Gerät in SADP auswählen.
  4. Sicheres Administrator-Passwort vergeben.
  5. Gerät aktivieren und anschließend die IP-Adresse an das eigene Netzwerk anpassen.
DS-KV6124 Aktivierung über Browser und SADP

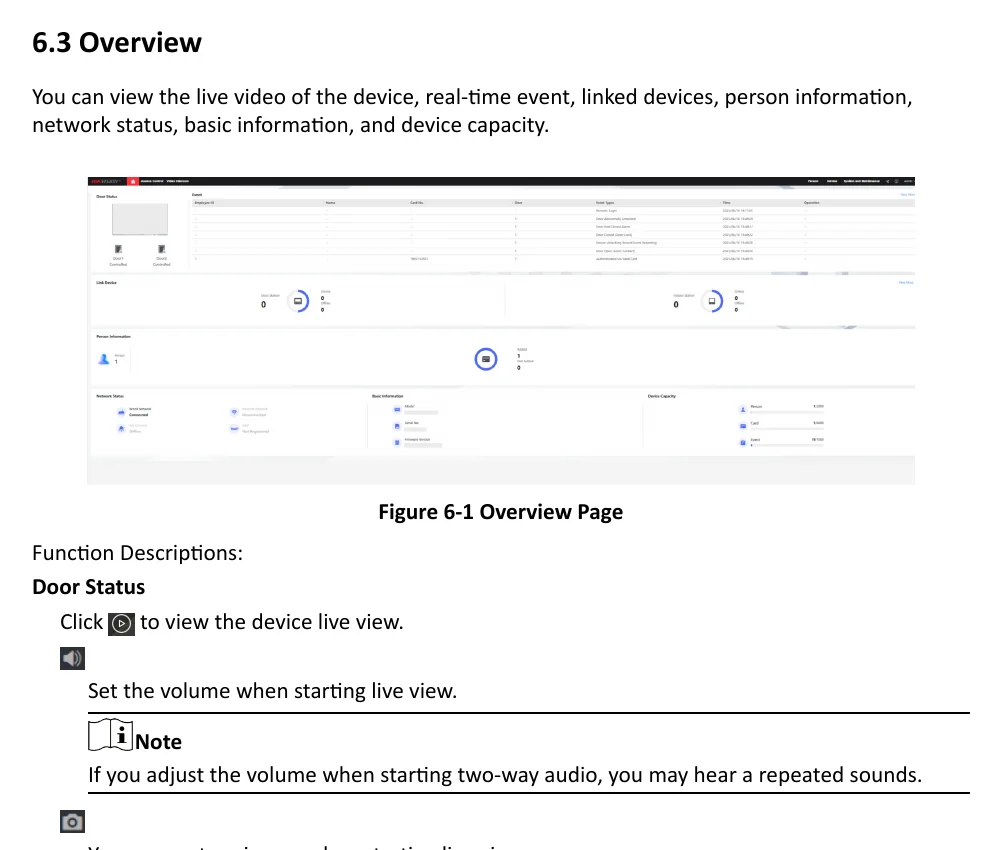

5. Weboberfläche und Übersicht

Nach der Aktivierung melden Sie sich über die IP-Adresse der Station mit Benutzername admin und Ihrem Passwort an. Die Übersichtsseite zeigt Livebild, Türstatus, Ereignisse, Netzwerkstatus, Geräteinformationen und Kapazitäten.

DS-KV6124 Weboberfläche Übersicht

6. LAN, WiFi und Bluetooth

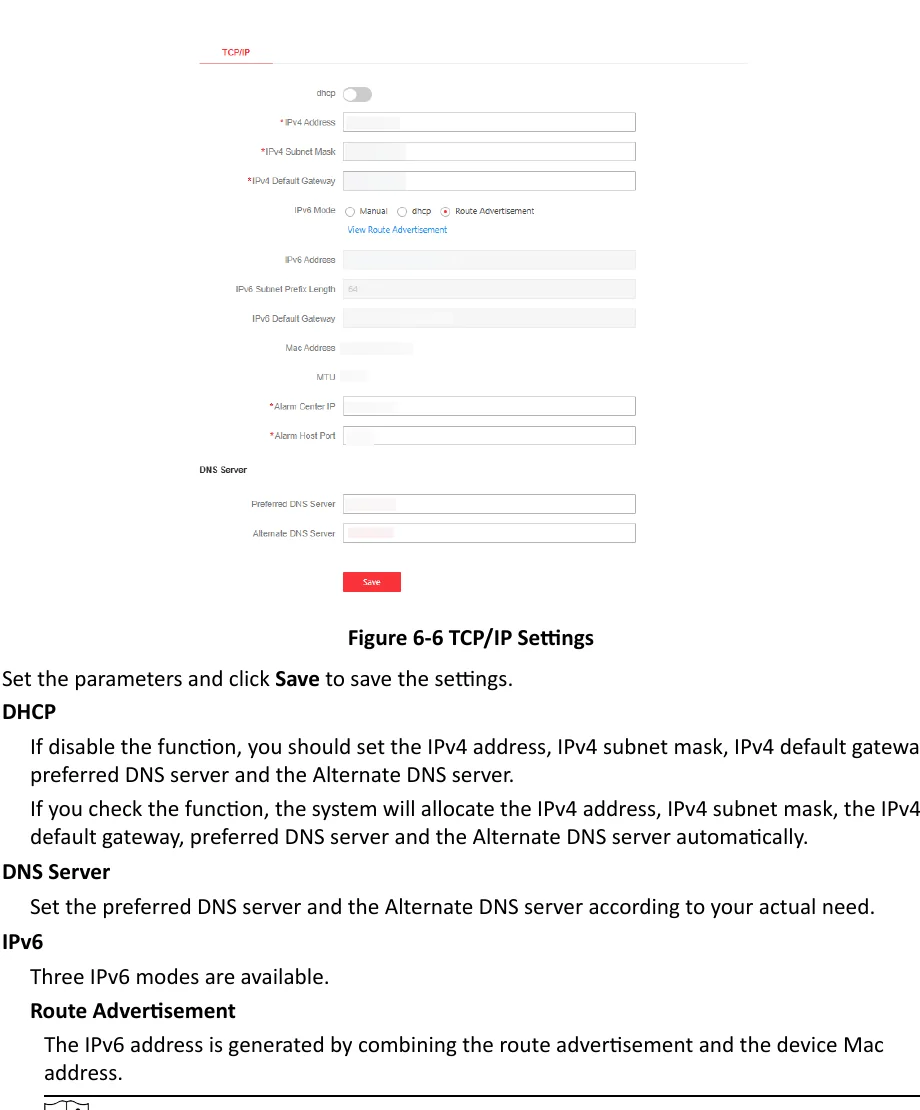

TCP/IP:

System and Maintenance → System Configuration → Network → Network Settings → TCP/IP
DS-KV6124 TCP IP Netzwerkeinstellungen

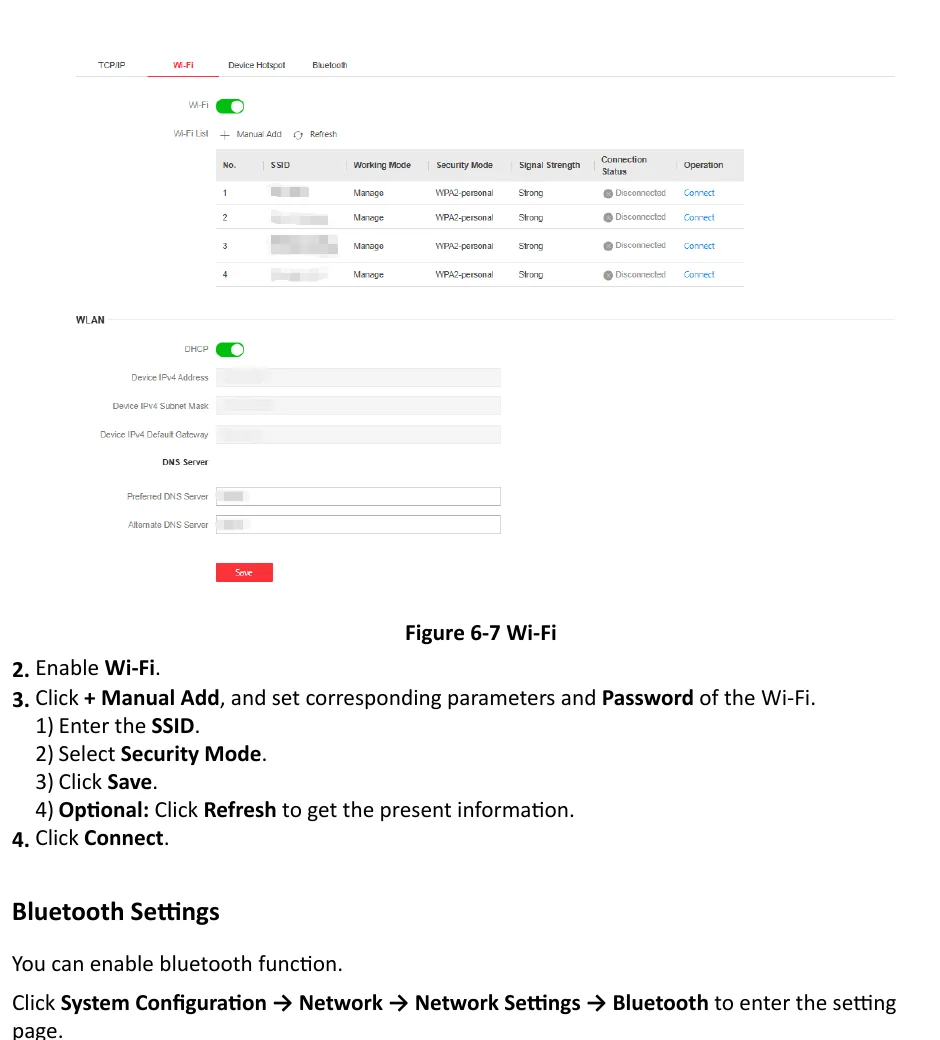

WiFi und Bluetooth:

System Configuration → Network → Network Settings → Wi-Fi / Bluetooth

Für WLAN WiFi aktivieren, SSID und Passwort eintragen und anschließend verbinden. Bluetooth kann separat aktiviert und für unterstützte Türöffnungsfunktionen verwendet werden.

DS-KV6124 WiFi und Bluetooth Einstellungen

7. Hik-Connect einrichten

System Configuration → Network → Device Access → Hik-Connect
  1. Hik-Connect aktivieren.
  2. Verifizierungscode festlegen.
  3. Einstellungen speichern.
  4. Hik-Connect App öffnen und QR-Code der Station scannen.
  5. Gerät dem gewünschten Hik-Connect Konto zuordnen.
Hinweis: Je nach Systemkonfiguration können Livebild, Benachrichtigungen, Kommunikation und Türöffnung über Hik-Connect genutzt werden.

8. Benutzer, PIN und RFID-Karten

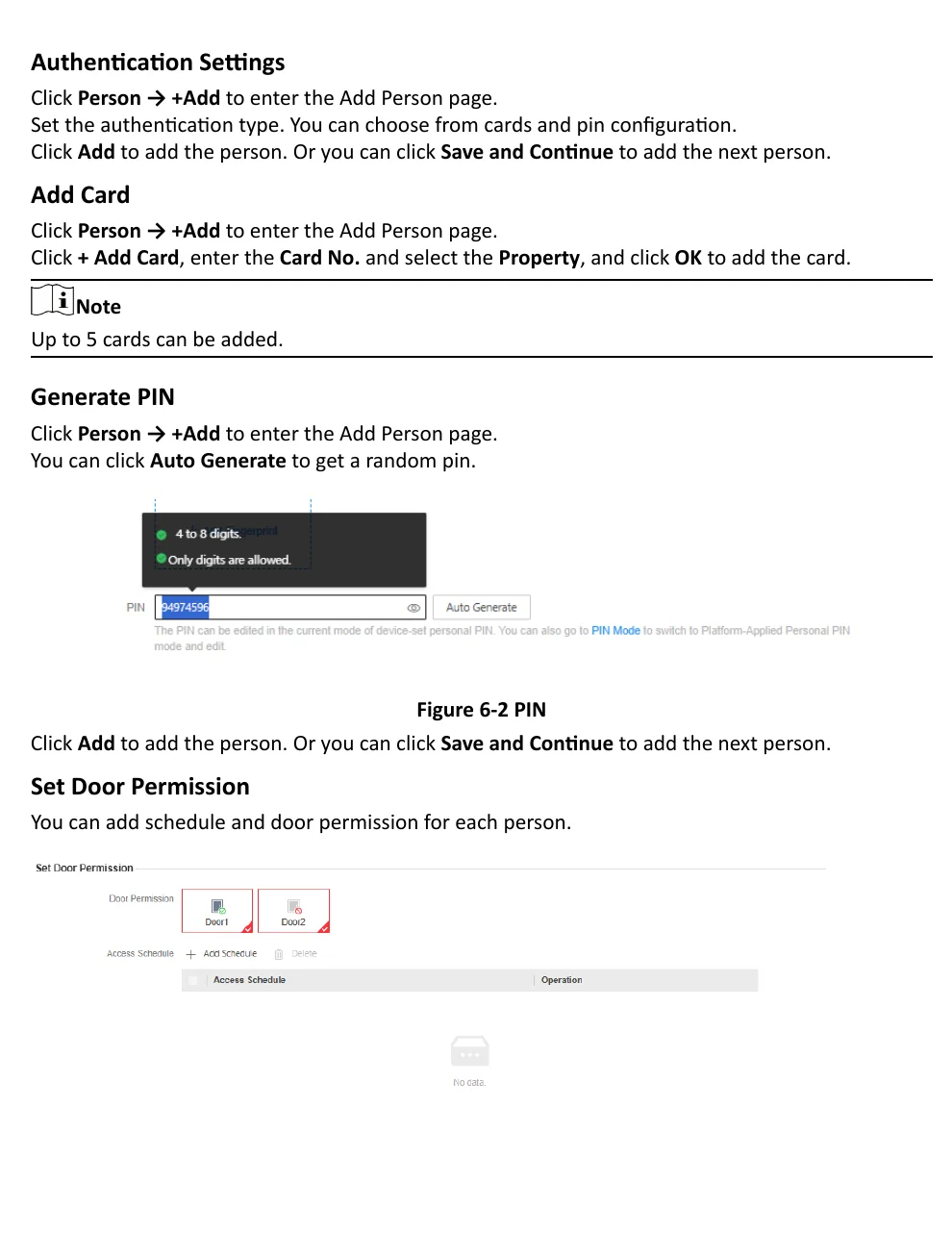

Benutzer werden über Person → + Add angelegt. Anschließend können Karten, PIN-Codes und Türberechtigungen zugewiesen werden.

Person, PIN und Türberechtigung DS-KV6124 Benutzer PIN und Türberechtigung

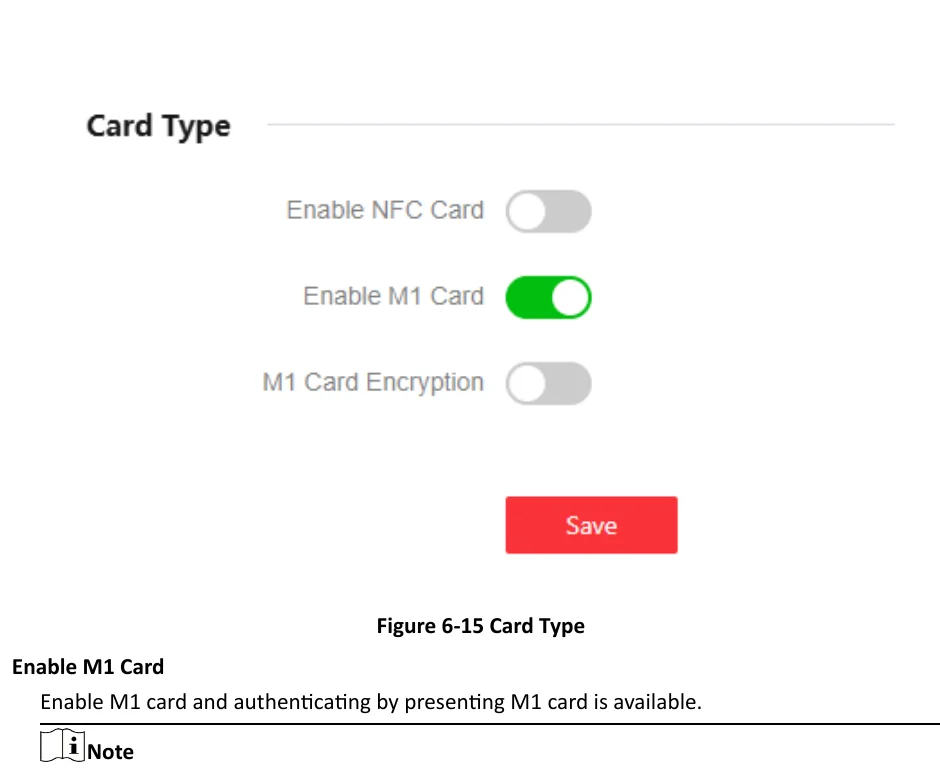

RFID / M1-Karteneinstellungen DS-KV6124 M1 RFID Karteneinstellungen

Die DS-KV6124-WBE1 unterstützt M1-Karten mit 13,56 MHz und laut Datenblatt bis zu 10.000 Karten.

9. Türöffner und zwei Relais

Die DS-KV6124-WBE1 besitzt zwei getrennte Relaisausgänge und eignet sich dadurch beispielsweise für Haustür + Gartentor oder Haustür + Nebeneingang.

Access Control → Door Parameters
Wichtig: Das zweite Relais Lock 2 ist bei diesem Modell werkseitig deaktiviert und muss bei Bedarf über die Weboberfläche aktiviert werden.

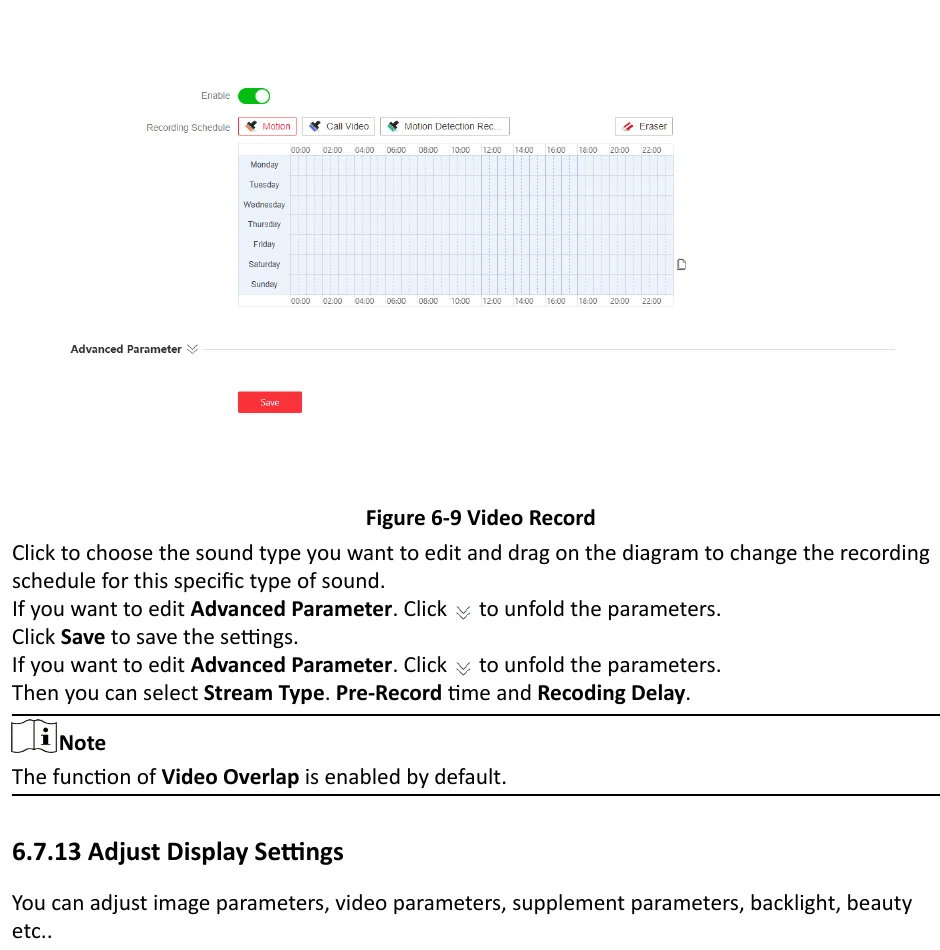

10. Speicher und Videoaufzeichnung

Die Station unterstützt TF-/MicroSD-Karten bis 128 GB. Eine neue Karte sollte über die Weboberfläche formatiert werden. Zusätzlich kann ein Aufnahmezeitplan mit Stream, Voraufzeichnung und Nachlauf eingerichtet werden.

DS-KV6124 Videoaufzeichnung und Zeitplan

11. Bewegung und Geräuscherkennung

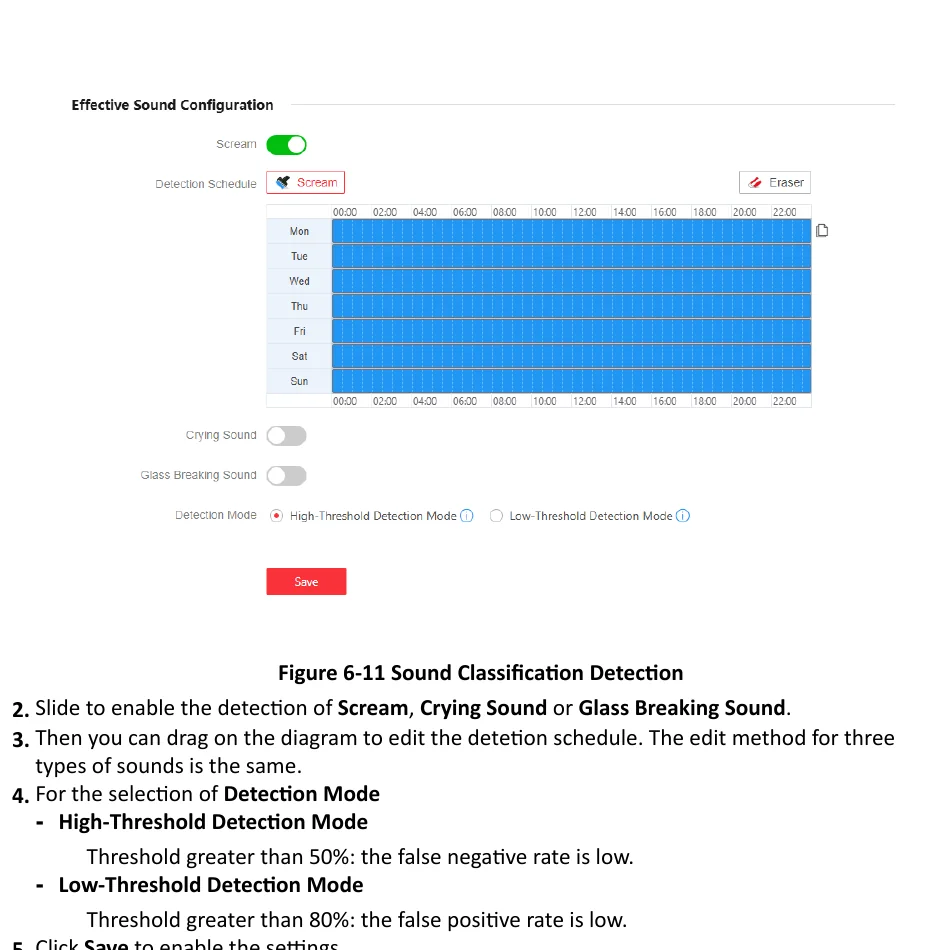

Neben Bewegungserkennung unterstützt die DS-KV6124-WBE1 die Klassifizierung bestimmter Geräusche. Dazu zählen Schreien, Weinen und Glasbruch. Die Erkennungsarten können aktiviert und mit Zeitplänen versehen werden.

DS-KV6124 Geräuscherkennung Schreien Weinen Glasbruch

12. Firmware und Wartung

Neustart:

System and Maintenance → Maintenance → Restart

Firmwareupdate:

System and Maintenance → Maintenance → Upgrade

Konfiguration sichern:

System and Maintenance → Maintenance → Backup and Reset
Während eines Firmwareupdates niemals die Stromversorgung unterbrechen.

Hikvision DS-KV6124-WBE1 bestellen

Sie möchten die in dieser Anleitung beschriebene Außenstation direkt kaufen? Hier gelangen Sie zur Artikelseite in unserem Shop.

DS-KV6124-WBE1 im Shop ansehen →

Hinweis: Je nach Firmwareversion können Menübezeichnungen und einzelne Einstellmöglichkeiten geringfügig abweichen. Technische Änderungen durch den Hersteller sind möglich.
