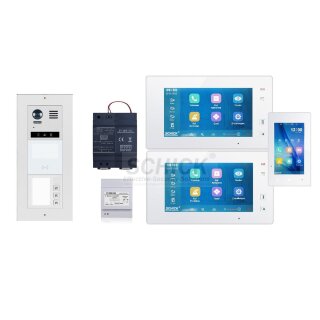

DT821 Türstation Kombinationen mit Sprechanlagenmointor
Die Türklingel Station ist modular aufgebaut und die Module können ausgetauscht werden . Das bedeutet das RFID Modul kann gegen MK, Info oder Tastenmodul ausgetauscht werden. Die Position der Module im Rahmen kann beliebig ausgewählt werden da Unterputzrahmen unversell passend für alle Module ist.
Sie kaufen ein Komplettset in der in der Artkelbeschreibung angegebenen Konfiguration
Diese Set besteht aus :
-
- Monitore nach Anzahl der Klingeltasten (siehe Beschreibung)
- PBC24 BUS Netzteil
- BV4R Verteiler (Anzahl siehe unten)
- Türstation gem Auswahl (siehe Beschreibung & siehe unten)
(die genauen Bestandteile der Anlage finden unten unter " Dieser Artikel besteht aus " unterhalb der Artikelbeschreibung )
Bei Fragen zur Konfiguration kontaktieren sie unseren Online Support oder rufen sie uns an 034298-126190 )
Unterputz Sprechanlagen Station 1-20 Teilnehmer einreihig
-
Unterputz BOX für Mauerwerkeinbau Einbaumaße des UP-Einbaurahmens
2x 114,5 x298,5 x 45 mm
- Abmessungen Station: 315(H)×132(W)×46(D)mm Edelstahl Front 2mm gebürstet
Bei Doppelrahmen werden die UP Kästen mit Verbindern fixiert
Option 821-DR RFID Modul:
- mit 2 Master Karten zum anlernen und löschen der bis zu 1000 möglichen Nutzerkarten
Master Karten sind im Lieferumfang enthalten
- Nutzerkarten nach Anzahl der Wohnung des Sets
- EM Karte 125KHz & 13,56 MHz Dual Standard
- Dot Matrix Display (Anzeige der ausgeführten Funktion wie öffnen & verbleibede Sprechdauer)
821-MK Option KeyPad
-
Funktionen :
Bedienung von zwei Türöffnern möglich 2. TÖ über RLC Modul ansteuerbar (nur wenn KP Modul verbaut)
50 Nutzer Codes pro Türöffner
einmal Nutzer Code für 60 s einstellbar
Öffnungsdauer über KP einstellbar
KP Modul beleuchtet Dauer einstellbar
Lautsprecher Lautstärke einstellbar
Betätigungston einstellbar
Sensorpad Empfindlichkeit einstellbar
Nachtlicht helligkeit einstellbar
Freie Belegung jeder Klingeltaste möglich auch mit gleicher ID Adresse
Master Code einstellbar
Wohnungsnummern (ID Adressen ) über KP anwählbar zusätzlich zu den Klingeltasten
821-S4 Tastenmodul Klingeltasten
-
Metall-Touch-Taste mit Lichtsensor für auslösen des Klingelvorgangs
-
Namenschild austausch von vorn durch Saugnapf Applikator im Lieferumfang enthalten
-
optional Blindabdeckung für nicht benötigte Klingeltasten
-
Ruftaste mit beleuchtetend Namenschild
DT821-VD & Station
-
IP54 Schutzklasse
-
Weitwinkel Kamera ARS 170° H / V 130°Unterputz BOX für Mauerwerkeinbau
-
LED Indikator mit Sprachansage :Türstation klingelt
-
LED Indikator mit Sprachansage :Bitte sprechen sie jetzt
-
LED Indikator mit Sprachanlage Tür öffnet etc.
-
modularer Aufbau universell passend im Rahmen
-
Edelstahl 304 mit Fingerabdruckschutz
Technische Daten DMR21 Türklingel
-
Power supply: DC24V;
-
Camera: Color ARS;2MP
-
Verbrauch: Standby 36.8mA;Working status 121.4mA
-
Video signal: CCIR
-
Verbindung System : 2 wires (non-polarity)
-
Einstellungen verfügbare : Lautstärke, Türöffner-Modus (Öffner/ Schließer) Türöffner Dauer, Warnton oder Voice Guide , Reset über Programm Sensor Button A und B
Weitere Einstellungen wie RFID, LCD Screen und Key Pad werden über die einzelnen Module vorgenommen und sind verfügbar je nach ausgewählter Station
Stecker Belegung DMR21 Türklingel
-
12V: 12VDC 280 mA Ausgangsleistung für Türöffner .
LK- (GND): 12 V -.
LK + (COM): 12V+ oder Common Kontakt des Relais (je nach JP-LK Jumperstellung).
NO.: Schließerkontakt des Relais (siehe Planungsanleitung für Lock-Anschluss DT Detailinformationen).
EB +: Exit-Taste Verbindungsanschluss .
EB: Exit-Taste Verbindungsanschluss .
JP-LK: Für elektronischen Türöffner Sicherheitstyp -Einstellung (siehe Türstation sperren Connections).
T / R-: USB-RS485 Kommunikationsendgerät negativ.
T / R +: USB-RS485 Kommunikations Terninal positiv.
Bus (L1, L2): nicht polare Buslinie.
CN / KMB: Tasten-Modul-Anschluss-Port.
CN / T-COIL: reserviert.
CN / CAM: geerdet.
CN / WGN: Kartenleser-Modul-Anschlussport.
WBM870-IPS HD Video Türsprechanlagen Monitor der 2. Generation
Der neue WBM Sprechanlagen Monitore der 2. Generation schließt die Lücke zwischen dem bewährten einfach zu installierenden BUS Standard und einer IP Sprechanlage.
Oft ist eine IP Sprechanlage nicht aufgrund der nicht vorhanden Infrastruktur nicht zu installieren und ein Anbinden von IP Kameras sowie die Weiterleitung von Gesprächen an die APP sowie die Ansicht von IP Kameras in dieser war mit BUS bisher nicht möglich.
Mit diesem Monitor sind wir in der Lage hohe Auflösungen von IP Kameras in Quad und Einzelansicht am Sprechanlagen Monitor darzustellen. Sowie im Gesprächsbetrieb ein zweites beliebiges IP Kamerabild zeitgleich darzustellen. Der Nutzer ist in der Lage zwischen beiden Kamerabildern zu switchen ohne des Sprechbetrieb zu unterbrechen.
Außerdem freuen wir uns dass wir die zeitgesteuerte Arztfunktion in die neue Software integrieren konnten. Somit ist ein Automatisches öffnen der Tür von Zeit xx-yy ohne komplizierte Schaltungen möglich, was gerade in Arztpraxen gern gewünscht wird.
Diese Funktion stellt zur Zeit für diesen neuen Monitor ein Alleinstellungsmerkmal dar.
Der neu Sprechanlagen Monitor ist mit unserem bewährten 2- Draht BUS System abwärts kompatibel und wird wie bisher eingebunden. Allerdings sollte der Sternverteiler BV4R-V2 verwendet werden.
Die Innensprechgeräte dieser Serie können mit einem SIP Server für die mobile Anwendung verbunden werden können.
Dies ermöglicht es, bis zu 5 Mobiltelefone über eine APP (VDP-Connect) mit ihrer Sprechanlage zu verbinden.
Somit ist der Zugriff auf die Sprechanlage (Außenstation), sowie an diese angebundene IP Kameras von jeden Punkt der Welt über die VDP Connect APP aus möglich (Internet vorausgesetzt).
Neu ist:
- Die Möglichkeit der Anbindung von 16 optionalen IP Kameras im gleichen Gateway und die HD Darstellung auch in Quad Ansicht auf dem WBM870-IPS.
- Ein Aufruf aller mit dem Monitor verbundenen IP Kameras über die VDP Connect APP ist ebenfalls möglich.
- Die Hohe Auflösung des Bildschirms von 1280*600
- Anbindung der meisten IP Kameras bis max 2160*1440
- Bild in Bild während des Gespräches mit dem Besucher kann ein zusätzliche IP Kamerabild eingeblendet werden.
- drehbares Menü für horizontale und vertikale Montage des Sprechanlagen Monitors
- Arztfunktion zeitgesteuert
- neue Melodien
-
Sie wollen mehr dazu wissen?
Funktionen über APP:
- Kamera Livebild
- externe Kameras Livebild
- Livebild auch ohne Anruf aufrufen
- Türen öffnen 1/2
- Anrufe entgegennehmen
- Sprechen mit dem Besucher
-
Alle WBM Monitore können in bestehende Sprechanlagen unserer Produktion nachträglich eingebaut werden!
Beschreibung & Funktionen:
- Bildschirmgröße : 7 " /17,78 cm Glasfront
- IPS Display full view angle TFT hochauflösend
- kapazitiver Touch Bildschirm 1280*600
- Auflösung f. IPC max unterstützt IPC 2160*1440
- OSD Menü auf deutsch
- Linux Betriebssystem
-
2 Draht BUS System
- Online FW Update Funktion ohne SD Karte
- Master WIFI Monitor (nur einmal je ID/Klingeltasten möglich)
- Weiterleitung via SIP an Mobiltelefon (Bild & Ton) lokales Netzwerk oder Mobile (bitte Hinweise beachten)
- Videospeicher intern
- Interkom über Namenliste (externe ID Adressen )
- Interkom innerhalb eines ID Bereiches
- Versorgung über den BUS 24 V DC
- Etagenruftaster für Wohnungstür Anschluss am Monitor
- Installation : Wandmontage (horizontal o. vertikal) oder Tischhalter
- Abmessungen :131(H)×225(W)×18(D)mm
-
Funktionen im Überblick
- Simultaner Ruf möglich für APP und Monitor (muss aktiviert werden) Bild am Monitor auch bei weiterleiten sofort
- Online Update Funktion für Firmwareupdate (ohne SD Karten möglich)
- Wi-Fi-Mechanismus zur automatischen Wiederverbindung, Verbindung alle 15 Minuten
- Bild in Bild Ansicht im Sprechbetrieb d.h. Bild der Türsprechanlage und einer zusätzlichen IP Kamera.(beliebige verfügbare Kamera)
- Interkom (von Wohnung zu Wohnung) Namen können angelegt werden
- Favoritenansicht für angeschlossene Geräte
- Inner Call (in der Wohnung / alle Geräte mit gleicher ID)
- Internet Zeit Server mit Online Update Funktion
- vertikaler und horizontaler Betrieb des Bildschirms umschaltbar
- Namenlisten editierbar für Interkom
- Schnellzugriff editierbar für Wohnungen, Kameras, Quad anlegen auf der linken Seite
- Monitoring (aufruf der Türstationen über VDP Connect APP)
- Türöffner 1 und 2 bedienen über APP möglich
- Anzeige aller angebunden IP Kamera über APP möglich
- 16 IP Kameras der meisten gängigen Standards möglich
- Verbrauch: Standby 24V DC / Standby 1,7W / unter Last 8,2W
- Versorgung über BUS PowerComb PBC24H: DC20~28V
