Kamerawinkel vertikal: 82° vs. 96° – Erfassungsbereich erklärt

Was bedeutet „vertikaler Erfassungswinkel“ bei Türsprechanlagen?

Der vertikale Erfassungswinkel beschreibt, wie viel die Kamera nach oben und nach unten sieht – also ob z. B. ein Besucher im Rollstuhl, ein Kind oder auch eine große Person vollständig und gut erkennbar im Bild ist. Wichtig: Der Winkel gilt hier für eine starr geradeaus ausgerichtete Kamera (ohne Neigung).

82° vertikal: Hikvision IP-Sprechanlagenkameras

Mit 82° vertikal ist der Bildausschnitt nach oben/unten etwas „kompakter“ als bei 96°. Das ist in der Praxis völlig ausreichend, wenn die Montagehöhe und der typische Standabstand passen.

Praxiswert (Beispiel): Abstand 1,2 m

Bei 1,2 m Abstand deckt 82° vertikal in Summe ca. 2,09 m Höhe ab (oben+unten zusammen). Heißt vereinfacht: Bei einer Montage um 1,2–1,6 m sind Besucher in normaler Nutzungssituation sehr gut abgedeckt.

96° vertikal: 2-Draht HD & 2-Draht BUS Türsprechanlagenkameras

96° vertikal ist sichtbar „breiter“ nach oben/unten. Das hilft besonders, wenn Besucher näher an der Türstation stehen oder wenn die Montagehöhe eher niedrig gewählt wird (z. B. barrierefrei).

Praxiswert (Beispiel): Abstand 1,2 m

Bei 1,2 m Abstand deckt 96° vertikal in Summe ca. 2,67 m Höhe ab. Dadurch ist der Spielraum bei Montagehöhe und Besucherabstand größer.

Diagramme: So liest man den Erfassungsbereich

In den Diagrammen ist links die Türstation (Kamera) und rechts die „Personen-Ebene“ (z. B. 1,2 m Abstand). Die farbigen Linien zeigen, welche Höhe in diesem Abstand erfasst wird – je nach Montagehöhe (z. B. 1,2 m bis 1,6 m).

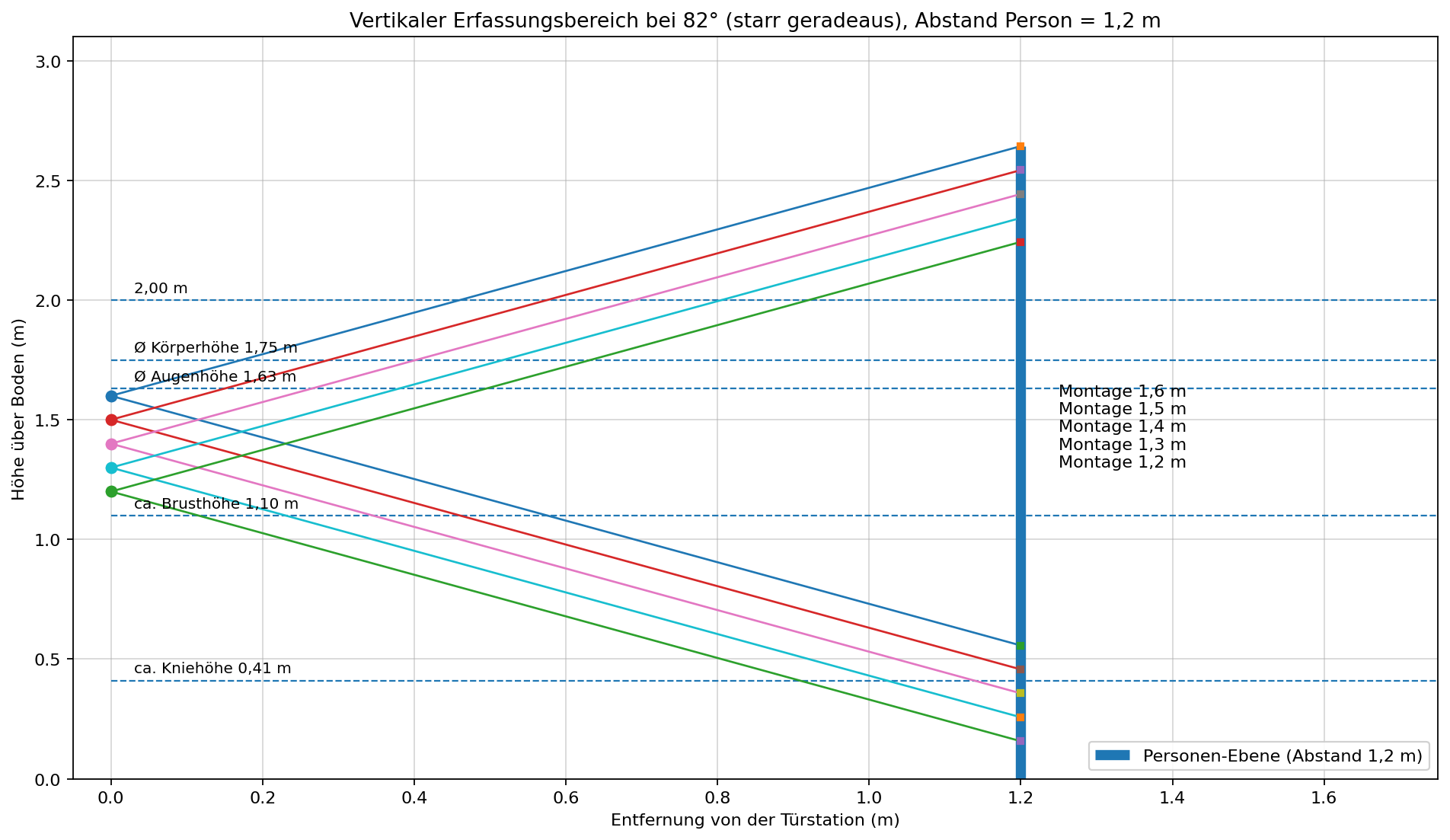

82° vertikal (Hikvision IP)

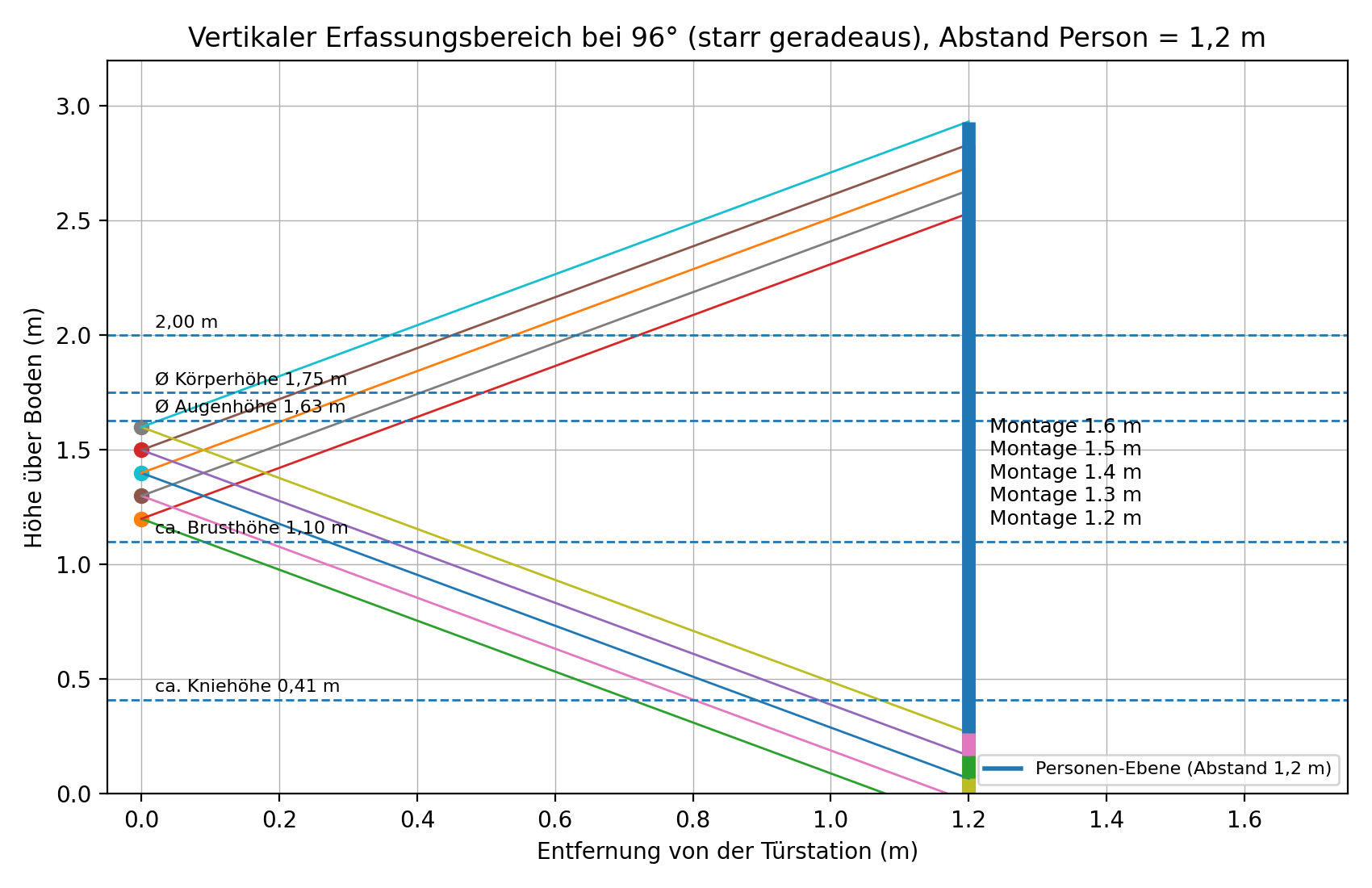

96° vertikal (2-Draht BUS/HD)

Empfohlene Montagehöhen und typische Abstände

Barrierefrei: Montage ca. 1,20 m

Eine Montage um 1,20 m ist für barrierefreie Nutzung sinnvoll. Bei einem üblichen Standabstand von ca. 0,8–1,2 m sind sowohl kleinere Personen (z. B. Rollstuhl) als auch durchschnittlich große Personen gut im Bild. Genau dafür sind die Diagramme gedacht: Man sieht sofort, wie „hoch“ das Bild in einem bestimmten Abstand reicht.

Standard: Montage ca. 1,40–1,60 m

Bei Standardmontage 1,40–1,60 m liegt der Fokus stärker auf Gesicht/ Oberkörper in normalem Stehabstand. 96° vertikal ist hier besonders tolerant bei „zu nah dran stehen“. 82° vertikal funktioniert genauso sauber – nur mit etwas weniger Reserve.

Wichtiger Hinweis zur Praxis

• Der reale Erfassungsbereich hängt auch davon ab, wie nah Besucher an die Tür treten (0,5 m vs. 1,5 m ist ein großer Unterschied).
• Eine leichte Neigung der Türstation verändert, ob mehr Boden oder mehr „nach oben“ erfasst wird.
• Bei Sonderfällen (Rampe, Stufen, Podest, schräge Zufahrt) lohnt sich eine kurze Planungsskizze – dann sitzt die Kamera auf Anhieb richtig.

Passende Kategorien

• Hikvision IP-Türsprechanlagen (82° vertikal)
• 2-Draht BUS Türsprechanlagen (96° vertikal)
• 2-Draht HD Türsprechanlagen (96° vertikal)

FAQ zum vertikalen Erfassungsbereich

Stand: 26.01.2026
