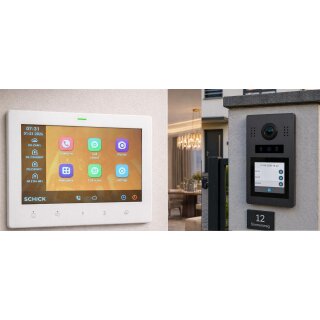

DH624 Sprechanlagen-Set – 2-Draht IP System für Ein- und Mehrfamilienhäuser
Das DH624 Sprechanlagen-System ist eine moderne Video-Türsprechanlage auf Basis des 2-Draht Digitalbus IP-Systems. Es eignet sich ideal für Einfamilienhäuser, Zweifamilienhäuser sowie kleinere Mehrfamilienhäuser und lässt sich sowohl im Neubau als auch im Bestand einfach installieren.
Das System besteht aus einer DH624 Außenstation, dem Bus-Netzteil PC9D sowie den passenden Innenmonitoren – wahlweise DH7G (7 Zoll) oder DH431 (10 Zoll).
Systemaufbau – So ist die Anlage aufgebaut
Das DH-System ist bewusst einfach aufgebaut und benötigt nur wenige Komponenten:
-
Außenstation: DH624 mit Kamera, Touchscreen und Zutrittskontrolle
-
Bus-Netzteil: PC9D zur Versorgung und Steuerung des Systems
-
Innenstationen: DH7G (7") oder DH431 (10") Monitore
-
Optional: Türöffner mit separatem Netzteil PS4 (12 V)
Verteiler oder zusätzliche Buskomponenten sind in vielen Fällen nicht zwingend notwendig. Die Monitore können direkt über den 2-Draht-Bus in Reihe (Daisy Chain) verbunden werden.
Praxis-Hinweis: Für den Türöffner empfehlen wir ein separates 12V Netzteil (PS4), um eine stabile und saubere Funktion zu gewährleisten.
DH624 Außenstation – Zentrale Einheit am Eingang
Die DH624 Außenstation bildet das Herzstück der Anlage. Sie verfügt über einen 3,5" Touchscreen sowie eine 2 MP HD Starlight-Kamera mit großem Erfassungsbereich.
- 170° Starlight-Kamera für optimale Besucherübersicht
- 2 MP HD-Auflösung (1080p)
- Individuell anpassbares Startmenü
- 1–4 Klingeltasten oder Apartment-Modus
- Apartment-Modus für bis zu 64 Teilnehmer
- Zutritt per Code, RFID
- Automatische Display-Aufhellung bei Annäherung
Die Oberfläche kann individuell angepasst werden – inklusive Logo, Hausnummer, Straßennamen oder Begrüßungstext.
Innenstationen – Wahl zwischen 7" und 10"
Funktionen der 7" & 10" Touch-Monitore
-
7" o-10" kapazitiver Touchscreen – moderne, schnelle und intuitive Bedienung
-
1080p HD-Darstellung – klare und detailreiche Bildanzeige der Außenstation
-
Bildspeicher (Videospeicher) – automatische Speicherung von Besuchern mit Bild
-
Picture-in-Picture (PiP) – Zusatzkamera als kleines Livebild oben rechts darstellbar
-
Unterstützung zusätzlicher Kameras – Integration von 2-Draht Bus-Kameras oder IP-Kameras
-
Tuya / Smart Life App-Anbindung – Weiterleitung von Klingelrufen direkt aufs Smartphone
-
WLAN- oder LAN-Anbindung – je nach Systemaufbau direkt am Monitor oder zentral über DH-LAN
-
Freisprechfunktion – komfortable Kommunikation ohne Hörer
-
Türöffnersteuerung – direkte Öffnung über Touch-Button
-
Individualisierbare Schnellzugriffs-Buttons – z. B. für Kameraansicht oder Zusatzfunktionen
-
Interne Kommunikation – Gespräche zwischen mehreren Monitoren möglich
-
DND-Funktion (Nicht stören) – gezielte Abschaltung von Klingelrufen
-
Einfache Integration ins DH-System – bis zu 16 Monitore pro Strang, erweiterbar auf größere Anlagen
Der Monitor ist damit die zentrale Bedieneinheit des DH 2-Draht IP-Systems und verbindet klassische Türkommunikation mit moderner Smart-Home-Anbindung.

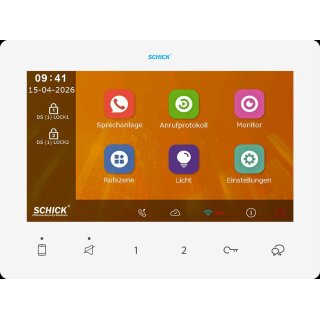

DH7G – 7 Zoll Monitor
Der DH7G ist ein kompakter und moderner Innenmonitor mit Touchbedienung. Er eignet sich ideal für Wohnräume, in denen eine platzsparende Lösung gefragt ist.
- 7" Touchdisplay
- klare Menüführung
- einfache Bedienung
- Integration in das DH 2-Draht System
DH431 – 10 Zoll Monitor
Der DH431 bietet ein größeres Display und erhöhten Bedienkomfort. Besonders geeignet für anspruchsvollere Anwendungen oder größere Wohnflächen.
- 10" Touchdisplay
- große Darstellung von Kamera und Menü
- komfortable Bedienung
- ideal für Mehrfamilienhäuser
2-Draht Digitalbus – einfache Installation
Das gesamte System basiert auf dem 2-Draht Digitalbus. Dadurch werden Video, Audio und Steuerung über nur zwei Adern übertragen.
- keine Polarität beachten
- ideal für Bestandsleitungen
- geringer Installationsaufwand
- Daisy-Chain-Verkabelung möglich
Das Bus-Netzteil PC9D versorgt die Anlage und übernimmt die zentrale Steuerung der Kommunikation zwischen Außen- und Innenstationen.
Zutritt und Türöffnung
Die DH624 bietet verschiedene Möglichkeiten zur Türöffnung:
- Öffnung über Innenmonitor
- PIN-Code
- RFID-Karte
Für den Türöffner empfehlen wir den Einsatz eines separaten 12V Netzteils PS4, um eine stabile Funktion sicherzustellen.
Typische Einsatzbereiche
- Einfamilienhäuser
- Zweifamilienhäuser
- kleine Mehrfamilienhäuser
- Modernisierung bestehender Anlagen
- Neubauprojekte
Fazit
Das DH624 Sprechanlagen-System ist eine durchdachte Komplettlösung für moderne Türkommunikation. Es kombiniert einfache Installation, flexible Erweiterbarkeit und moderne Zutrittskontrolle in einem System.
Dank der Kombination aus DH624 Außenstation, PC9D Bus-Netzteil und DH7G bzw. DH431 Monitoren entsteht eine zuverlässige und zukunftssichere Anlage für nahezu jeden Anwendungsfall.
