Die DH624 Außenstation ist eine moderne Aufputz-Türstation für das DH 2-Draht Digitalbus IP-System. Sie eignet sich ideal für kleine Einfamilienhäuser, Zweifamilienhäuser und Mehrfamilienhäuser, bei denen eine kompakte, optisch moderne und einfach bedienbare Video-Türsprechanlage gewünscht ist.

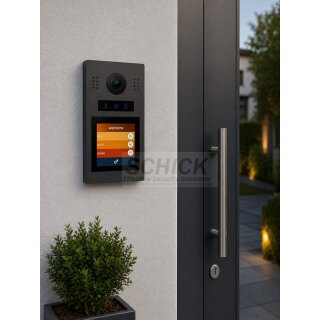

Durch die Aufputz-Ausführung kann die Station sauber direkt an der Hauswand, neben der Eingangstür oder an einem Eingangspfeiler montiert werden. Das macht sie besonders interessant für Nachrüstung, Sanierung und kleinere Objektlösungen ohne aufwendige Unterputzarbeiten.
2 MP HD Starlight-Kamera mit großem Erfassungsbereich
Die integrierte 170° Starlight-Kamera sorgt für eine sehr gute Besucherübersicht im Eingangsbereich. Die Kamera arbeitet mit 2 Megapixel HD-Auflösung / 1080p und liefert auch bei schwierigen Lichtverhältnissen ein klares Bild.
Besonders praktisch: Beim Hervortreten vor die Station hellt sich das Hintergrundmenü automatisch auf. Dadurch bleibt das Namenslistenmenü auch bei unterschiedlichen Lichtverhältnissen gut erkennbar – zum Beispiel bei Dämmerung, Gegenlicht oder dunklen Eingangsbereichen.
3,5 Zoll Touchscreen mit individueller Startansicht
Die DH624 verfügt über einen 3,5" Touchscreen mit einer Auflösung von 480 × 480 Pixeln. Die Bedienoberfläche kann je nach Objekt individuell angepasst werden. Für kleinere Gebäude lassen sich 1 bis 4 Klingeltasten direkt im Startmenü darstellen.
Zusätzlich können verschiedene Anzeigevarianten eingerichtet werden, zum Beispiel:
- individuelles Startmenü mit Begrüßungstext
- Anzeige von Hausnummer oder Gebäudename
- Straßen- oder Objektbezeichnung
- Logo-Anzeige über PNG-Datei
- verschiedene Hintergrunddesigns und Farbthemen
- frei benennbare Klingeltasten / Namensfelder
Apartment-Modus für 1 bis 64 Teilnehmeradressen
Neben der direkten Darstellung von 1 bis 4 Klingeltasten kann die DH624 auch im Apartment-Modus eingesetzt werden. Dadurch ist der Betrieb mit 1 bis 64 Teilnehmeradressen möglich.
Im Apartment-Modus kann eine Namens- bzw. Teilnehmerliste genutzt werden. Die Station eignet sich damit nicht nur für kleine Wohnhäuser, sondern auch für Mehrparteienhäuser, bei denen mehrere Innenstationen über eine zentrale Außenstation erreichbar sein sollen.
Zutritt per Code, RFID
Die DH624 bietet mehrere Möglichkeiten zur komfortablen Zutrittskontrolle. Je nach Konfiguration kann die Tür nicht nur über die Innenstation geöffnet werden, sondern auch direkt an der Außenstation.
-
Code-Zutritt: Türöffnung über PIN-Code
-
RFID-Zutritt: kontaktlose Öffnung über registrierte RFID-Karte
-
Private Codes: Türöffnung über Teilnehmernummer und persönlichen Code möglich
Die Kartenverwaltung kann über die Station eingerichtet werden. Karten lassen sich hinzufügen, löschen und bestimmten Wohnungen bzw. Nutzern zuordnen.
Türöffneranschluss flexibel nutzbar
Für den Türöffner stehen verschiedene Anschlussmöglichkeiten zur Verfügung. Die Station unterstützt sowohl den Anschluss über interne 12-V-Versorgung als auch die Ansteuerung über potentialfreien Kontakt mit externer Spannungsversorgung.
- Türöffneranschluss über interne Versorgung bis 12 V DC / 250 mA
- potentialfreier Relaiskontakt für externe Türöffnerversorgung
- Anschlussmöglichkeit für externen Exit-Taster
- einstellbare Öffnungszeit
Einfache Installation über 2-Draht Digitalbus
Die DH624 arbeitet im 2-Draht Digitalbus IP-System. Audio, Video, Steuerung und Versorgung werden systemseitig über die Busleitung realisiert. Dadurch eignet sich das System besonders gut für Bestandsgebäude, bei denen vorhandene Leitungen weiterverwendet werden sollen.
Die Busleitung ist nicht polaritätsgebunden. Dadurch wird die Installation vereinfacht und Fehlerquellen bei der Verdrahtung werden reduziert.
Technische Daten
| Modell |
DH624 |
| System |
DH 2-Draht Digitalbus IP-System |
| Montageart |
Aufputz |
| Display |
3,5" Touchscreen |
| Display-Auflösung |
480 × 480 Pixel |
| Kamera |
2 MP HD / 1080p Starlight-Kamera |
| Erfassungsbereich |
170° Starlight-Kamera |
| Zutritt |
Code, RFID, Fingerprint |
| Betriebsmodus |
1–4 Klingeltasten oder Apartment-Modus |
| Teilnehmeradressen |
1 bis 64 Adressen im Apartment-Modus |
| Spannungsversorgung |
DC 20–28 V über Systembus |
| Leistungsaufnahme |
ca. 3,5 W Standby / ca. 5,4 W Betrieb |
| Abmessungen |
ca. 192 × 95 × 30,2 mm |
| Betriebstemperatur |
-10 °C bis +50 °C |
Für welche Anwendungen ist die DH624 geeignet?
Die DH624 ist besonders geeignet für:
- Einfamilienhäuser
- Zweifamilienhäuser
- kleine Mehrfamilienhäuser
- Hauseingänge mit Wandmontage
- Eingangspfeiler an Pforten oder Toranlagen
- Nachrüstung vorhandener 2-Draht-Leitungen
- Objekte mit schlüssellosem Zutritt per Code, RFID
Fazit
Die DH624 Außenstation ist eine kompakte und flexible Lösung für moderne Türkommunikation. Sie kombiniert 2-Draht-IP-Technik, 3,5" Touchscreen, HD-Starlight-Kamera, anpassbare Namensanzeige und mehrere Zutrittsarten in einem Gerät. Durch den Apartment-Modus ist die Station sowohl für kleine Wohnhäuser als auch für Mehrparteienobjekte einsetzbar.
Häufige Fragen zur DH624 Außenstation
Für welche Gebäude eignet sich die DH624?
Die DH624 eignet sich für Einfamilienhäuser, Zweifamilienhäuser und kleine bis mittlere Mehrfamilienhäuser. Im Apartment-Modus kann sie mit bis zu 64 Teilnehmeradressen betrieben werden.
Kann die Station direkt an der Hauswand montiert werden?
Ja, die DH624 ist als Aufputz-Außenstation ausgeführt und kann direkt an der Hauswand, neben der Eingangstür oder an einem Eingangspfeiler montiert werden.
Kann ich das Startmenü individuell anpassen?
Ja, das Startmenü kann je nach Objekt angepasst werden. Möglich sind unter anderem individuelle Klingeltasten, Hausnummern, Straßennamen, Begrüßungstexte, Logos und verschiedene Hintergrunddesigns.
Welche Zutrittsarten unterstützt die DH624?
Die DH624 unterstützt je nach Ausführung und Konfiguration Zutritt per PIN-Code, RFID-Karte und Fingerprint. Zusätzlich kann die Tür über die Innenstation geöffnet werden.
Ist die DH624 für vorhandene Leitungen geeignet?
Ja, durch das DH 2-Draht Digitalbus IP-System eignet sich die Station besonders für Nachrüstungen, sofern die vorhandene Leitung technisch geeignet ist.
