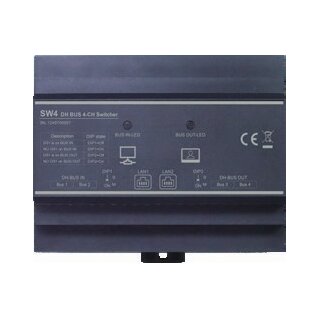

DH-SW4 ist das Erweiterungsmodul (4-Port Bus-Switcher) für das DH 2-Draht-IP-System. Damit erweiterst du die Systemkapazität sauber in Blöcken: je Port bis zu 16 Monitore – ideal für größere Anlagen bis 64 Monitore.
Vorteile auf einen Blick
-
Kapazität erweitern: je Port bis 16 Monitore
-
4 Ports gesamt: 2× 2-Draht-Bus + 2× RJ45 (Zusammenarbeit mit DH-LAN)
-
Einfach: keine Spezial-Programmierung – nur DIP-Schalter beachten
-
Status-LEDs: IN/OUT zeigen Bus-Verbindung (connected / not connected)
Aufbau & Anschlüsse
-
2-Draht BUS IN: Anschluss an den DH-Bus (Eingang)
-
2-Draht BUS OUT: Anschluss an den DH-Bus (Ausgang)
-
RJ45 (LAN1/LAN2): Verbindung zu DH-LAN für weitere 2-Draht-Bus-Blöcke
-
LED “IN” / “OUT”: On = verbunden, Off = nicht verbunden
DIP-Schalter (wichtig, sonst sucht man sich doof)
Der DH-SW4 prüft, ob eine DS1 am jeweiligen Bus-Segment vorhanden ist. Falls auf BUS IN oder BUS OUT keine DS1 sitzt, muss der passende DIP auf ON.
-
DIP1: BUS IN → OFF = DS1 vorhanden, ON = keine DS1
-
DIP2: BUS OUT → OFF = DS1 vorhanden, ON = keine DS1
Praxis: Wann brauche ich den DH-SW4?
- Wenn du über den „Standardblock“ hinaus erweiterst und die Anlage in weitere 16er-Segmente aufteilst.
- Wenn du 48–64 Monitore sauber strukturieren willst: 2-Draht-Segmente plus Segmente über DH-LAN via RJ45.
Wichtiger Installationshinweis
- Die 2-Draht-Leitungen je Block sollten mindestens 2 cm Abstand zueinander haben und nicht im gleichen Kabelkanal/Tunnel geführt werden.
Technische Daten
Ein großer Unterschied zu vielen klassischen BUS-/IP-Systemen: Im DH-System ist es für die Programmierung praktisch egal, wo die Monitore im Strang sitzen. Die Adressen werden direkt am Monitor eingestellt, und die Außenstation findet die Zuordnung automatisch. Beim DH850 erscheinen die Monitore anschließend automatisch im Touch-Menü. Zusätzlich kannst du am Monitor den Bewohnernamen eingeben – dieser wird automatisch an das Display der Außenstation übertragen.
Hinweis zur Erweiterung/Topologie: Du kannst je nach Projekt auch ohne DH-SW4 arbeiten, z. B. wenn du die Anlage in Blöcken strukturierst und im Verteilerschrank bereits einen Netzwerk-Switch nutzt. Dann lassen sich die einzelnen Segmente über den Switch an die DH-LAN-Module anbinden – das kann je nach Aufbau kostengünstiger sein.
| Funktion |
DH BUS 4-CH Switcher (Kapazitätserweiterung) |
| Versorgung |
DC 24–28 V |
| PoE |
nicht unterstützt |
| Stromaufnahme |
ca. 86 mA |
| Temperatur |
-10 °C bis +40 °C |
| Abmessungen |
90,0 × 105 × 58,4 mm |
FAQ
Wie viele Monitore kann ich pro Port anschließen?
Pro Port sind bis zu 16 Monitore vorgesehen.
Muss ich am DH-SW4 etwas programmieren?
Nein. Es gibt keine Spezial-Settings – nur die DIP-Schalter passend setzen.
Wofür sind LAN1/LAN2 (RJ45)?
Die RJ45-Ports sind zur Zusammenarbeit mit dem DH-LAN-Modul gedacht, um weitere 2-Draht-Bus-Segmente anzubinden.
Warum DIP1/DIP2?
Wenn am jeweiligen Bus-Segment keine DS1 vorhanden ist, muss der entsprechende DIP auf ON gesetzt werden.
Passende Kategorie: 2-Draht-Digital BUS
