DH-RL1 Relaismodul | Türsprechanlage

Artikelnummer: 6707
Kategorie: 2-Draht-Digital BUS
Hersteller: Schick ®

jetzt nur

68,00 €

inkl. 19% USt. , zzgl.

Alter Preis: 85,00 €

Kundengruppenrabatt: 20%

25 Auf Lager
Lieferzeit: 1 - 2 Tage* (DE - Ausland abweichend)

Beschreibung
Bewertungen

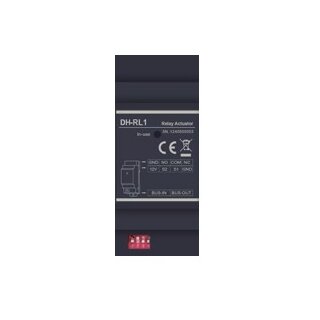

DH-RL1 ist ein Relaisaktor für das DH 2-Draht-IP-System, mit dem du Türöffner, E-Locks oder Licht zentral im Hausverteiler schalten kannst – sauber auf der DIN-Schiene, angebunden direkt am DH-Bus.

Vorteile auf einen Blick

Relaisausgang NO/COM/NC (potenzialfreies Schalten – ideal für Türöffner, Tor, Licht)
Bus-in / Bus-out (2-Draht, keine Polarität)
Exit-Taster Eingang: S1 + GND kurz schließen = Öffnen/Schalten (z. B. Innentaster)
12 V DC Ausgang zum Versorgen von kleinen Schlössern (bis 300 mA, intern)
Schaltzeit konfigurierbar (Entriegelungszeit einstellbar)
DIP-Schalter zur Zuordnung (Türstation 1–4 / Schloss 1–2)
DIN-Schienenmontage + Statusanzeige („IN-USE“)

Wofür nutzt man den DH-RL1?

Türöffner zentral im Verteiler schalten (auch bei höherem Strombedarf mit externer Versorgung)
Zweitfunktion wie Tor/Licht über Relaiskontakt
Innenseitiger Taster (Exit Button) zum Öffnen ohne Monitor

Anschlüsse

Bus & Relais

BUS-IN / BUS-OUT: Anschluss an DH-Bus (2-Draht, nicht polar)
NO / COM / NC: Relaiskontakt (potenzialfrei)
IN-USE LED: leuchtet beim Schalten

Zusatzklemmen

+12V: 12 V DC Ausgang (interne Versorgung, bis 300 mA)
S1: Exit-Taster Eingang (mit GND kurzschließen)
S2: reserviert
GND: gemeinsamer Masseanschluss

Zuordnung per DIP-Schalter

Über den DIP-Schalter wird festgelegt, welche Türstation (1–4) und welcher Relaiskanal (Lock 1/2) geschaltet wird. :contentReference[oaicite:1]{index=1}

DS1 / Lock1: OFF,OFF,OFF,OFF
DS1 / Lock2: OFF,OFF,ON,OFF
DS2 / Lock1: ON,OFF,OFF,OFF
DS2 / Lock2: ON,OFF,ON,OFF
DS3 / Lock1: OFF,ON,OFF,OFF
DS3 / Lock2: OFF,ON,ON,OFF
DS4 / Lock1: ON,ON,OFF,OFF
DS4 / Lock2: ON,ON,ON,OFF

Technische Daten

Versorgung	DC 22–30 V
Entriegelungszeit	einstellbar (laut Spezifikation 1–99 s)
Lock-Power (intern)	12 V DC / 300 mA (für kleine Verbraucher)
Bus	2-Draht, nicht polar, Bus-in/Bus-out
Betriebstemperatur	-20 °C bis +55 °C
