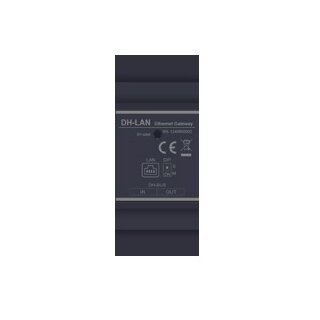

DH-LAN | Türsprechanlage | 2-Draht Digital-IP

Artikelnummer: 6705
HAN: P21122001
Kategorie: 2-Draht-Digital BUS
Hersteller: Schick ®

jetzt nur

78,40 €

inkl. 19% USt. , zzgl.

Alter Preis: 98,00 €

Kundengruppenrabatt: 20%

31 Auf Lager
Lieferzeit: 1 - 2 Tage* (DE - Ausland abweichend)

Beschreibung
Bewertungen

DH-LAN ist das Ethernet-Gateway für das DH 2-Draht-IP-System. Es verbindet den 2-Draht-Bus mit deinem IP-Netzwerk – für kabelgebundenes Internet, die Einbindung von ONVIF-IP-Kameras und (je nach Systemaufbau) die Zusammenarbeit mit DH-SW4/LAN-Switch.

Vorteile auf einen Blick

LAN statt WLAN: System per Netzwerkkabel ans Internet/Netzwerk anbinden
IP-Kameras im Netzwerk: ONVIF-Kameras können am Monitor hinzugefügt werden
Ideal im Verteiler: saubere, zentrale Netzwerkanbindung
Status-LED (In-use): zeigt Verbindung zum DH-System an
DIP-Schalter: Sonderfall-Einstellung (wenn keine DS1 am Bus vorhanden ist)

Wofür ist DH-LAN gedacht?

Netzwerk/Internet per Kabel ins DH-System bringen (stabiler als WLAN)
IP-Kameras (ONVIF) im lokalen Netzwerk in die Monitore integrieren
Kooperation mit DH-SW4/LAN-Switch je nach Ausbau/Topologie

Anschlüsse & Bedienung

LAN-Port (RJ45): Verbindung zu Router/Switch
DH-BUS IN/OUT: 2-Draht-Busklemmen (Anbindung an das DH-System)
In-use LED: leuchtet dauerhaft bei Verbindung, blinkt bei fehlender Verbindung
DIP: Standard OFF – nur bei Bedarf umstellen

Einrichtung (Kurzfassung)

1) Netzwerk/Internet über LAN nutzen

DH-LAN mit dem DH-Bus verbinden (IN/OUT am BUS).
LAN-Port mit Router/Switch verbinden.
Am Monitor die App-/SIP-Netzwerkeinstellung von WLAN auf LAN umstellen.

2) IP-Kameras (ONVIF) einbinden

Am Monitor unter Settings → Ext.Unit → IPC camera (oder je nach Menü WLAN IPC camera) „Add by search“ wählen, Kamera auswählen und Login-Daten eintragen.

Wichtige Hinweise für IP-Kameras (ONVIF)

ONVIF muss in der Kamera aktiviert sein.
Du brauchst Nutzername + Passwort der Kamera (werden am Monitor abgefragt).
Am Monitor über die Suchfunktion (Add by search) die Kamera finden, auswählen, Login-Daten eintragen – fertig.
Auflösung: Der Stream darf max. 1080p (1920×1080) haben, sonst gibt’s häufig kein Bild.

Empfohlene Kamera-Voraussetzungen

Stream: Main Stream max. 1920×1080 (oder niedriger), H.264
ONVIF: aktivieren und Benutzerrechte setzen

Technische Daten

Funktion	Ethernet Gateway (DH-Bus ↔ IP-Netzwerk)
Versorgung	DC 24–28 V
PoE	Nicht unterstützt
Stromaufnahme	ca. 20 mA
Temperatur	-10 °C bis +40 °C
Abmessungen	90 × 35 × 58,4 mm

FAQ

Muss ich WLAN am Monitor nutzen?

Nein. Mit DH-LAN kommt die Netzwerkanbindung per Kabel ins System – der Monitor kann dann auf „LAN“ umgestellt werden.

Kann DH-LAN die Kamera per PoE versorgen?

Nein. PoE wird nicht unterstützt. Kameras versorgst du per PoE-Switch oder eigenem Netzteil.

Welche IP-Kameras funktionieren?

ONVIF-Kameras mit H.264 (Main Stream bis max. 1080p). ONVIF muss aktiviert sein und Zugangsdaten müssen gesetzt sein.

Wofür ist der DIP-Schalter?

Wenn am 2-Draht-Bus keine „DS1“ vorhanden ist, wird der DIP entsprechend gesetzt. Standard ist OFF.

Passende Kategorie: 2-Draht-Digital BUS

Angaben zur Produktsicherheit

Herstellerinformationen:

Schick ® Effective-Security-Solutions
Max-Klinger-Strasse 2
Sachsen
Taucha, Deutschland, 04425
info@schick-handel.de
https://www.videosprechanlagen.info

verantwortliche Person:

Ron Schick
Max-Klinger-Strasse 2
Sachsen
Taucha, Deutschland, 04425
ron.schick@schick-handel.de
https://EU-Konformitätserklärung Schick

Produkteigenschaft	Wert
Artikelgewicht:	0,09 kg
Abmessungen ( Länge × Breite ):	8,90 × 3,50 cm

Es gibt noch keine Bewertungen.
