821/MK Code Modul für Model 821 (Nachfolger DMR21) für Modulrahmen

Artikelnummer: 1370
GTIN: 711906048965
Kategorie: Sprechanlagen Module
Hersteller: Schick ®

Preise nach Anmeldung sichtbar

62 Stk Auf Lager
Lieferstatus: sofort

Beschreibung
Bewertungen

821/MK Code Modul für Model 821 (Nachfolger DMR21/KP ) für Modulrahmen

Funktionen :

Bedienung von zwei Türöffnern möglich 2. TÖ über RLC Modul ansteuerbar (nur wenn KP Modul verbaut)
50 Nutzer Codes pro Türöffner
einmal Nutzer Code für 60 s einstellbar
Öffnungsdauer über KP einstellbar
KP Modul beleuchtet Dauer einstellbar
Lautsprecher Lautstärke einstellbar
Betätigungston einstellbar
Sensorpad Empfindlichkeit einstellbar
Nachtlicht helligkeit einstellbar
Master Code einstellbar
Wohnungsnummern (ID Adressen ) über KP anwählbar zusätzlich zu den Klingeltasten

DH821 Außenstation modular zusammenstellen

Die DH821 ist eine modulare Video-Außenstation. Das bedeutet: Sie stellen sich Ihre Türstation individuell aus einzelnen Modulen und Rahmen zusammen – passend zu Ihrem Objekt (Einfamilienhaus, Zweifamilienhaus oder Mehrparteienhaus).

Sie können alle benötigten Module und Rahmen einzeln in den Warenkorb legen oder sich die passende Konfiguration direkt über unseren Live-Support zusammenstellen lassen.

1. Grundprinzip der DH821

✔ Zentralmodul (DH821/VD) ist immer erforderlich
✔ Erweiterung über Klingeltasten-, Namenslisten- oder Zusatzmodule
✔ Zusammengehalten wird alles über passende Rahmen (Frames)

2. Verfügbare Rahmen & Abmessungen

Rahmen-Typ	Beschreibung	Abmessungen (HxBxT)
2er-Rahmen	Für 2 Module übereinander	232 × 133 × 48 mm
3er-Rahmen	Für 3 Module übereinander	316 × 133 × 48 mm
2× 2er-Rahmen	Zwei separate 2er-Module (z. B. Kamera + Tasten / Namensliste)	je 232 × 256 × 48 mm
2× 3er-Rahmen	Für größere Mehrparteienanlagen mit mehreren Modulreihen	je 316 × 256 × 48 mm

3. Module selbst auswählen

Alle DH821-Module können Sie einzeln auswählen und in den Warenkorb legen.

DH821/VD – Kamera- & Zentralmodul
DH821M4 M3 M2 M1 M8 Klingeltastenmodul (1–4 Tasten)
DH821/MK Codefeld Edelstahl
Rahmen (1F / 2F / 3F je nach Aufbau)
DH821 DR DotMatrix Display und RFID Leser (Leser im Zentralmodul bereits enthalten)
DH821LB Infomodul
DH821FP Fingerprintmodul
DH821-T6 Touchscreen 6" Code Namenliste Hintergrundmenü>2.KV 2026

👉 Sie finden alle passenden Komponenten in der Shop-Kategorie:
„DH821 Module & Rahmen“

4. Unterstützung & individuelle Konfiguration

Sie sind unsicher, welche Kombination für Ihr Objekt sinnvoll ist?

✔ Live-Support / Beratung durch unsere Techniker
✔ Zusammenstellung der DH821 exakt nach Ihrem Bedarf
✔ Individuelles Angebot für Ihre Wunschkonfiguration

Hinweis: Alternativ zu vorkonfigurierten Sets bietet Ihnen die modulare DH821 maximale Flexibilität – heute klein starten, morgen erweitern.

DH821MK – Kurzanleitung (2-Draht-IP-Bus digital)

1) Aussehen & Verdrahtung

Siehe Abbildung:

Aussehen und Verdrahtung (Übersicht)

2) Nutzung & Setup

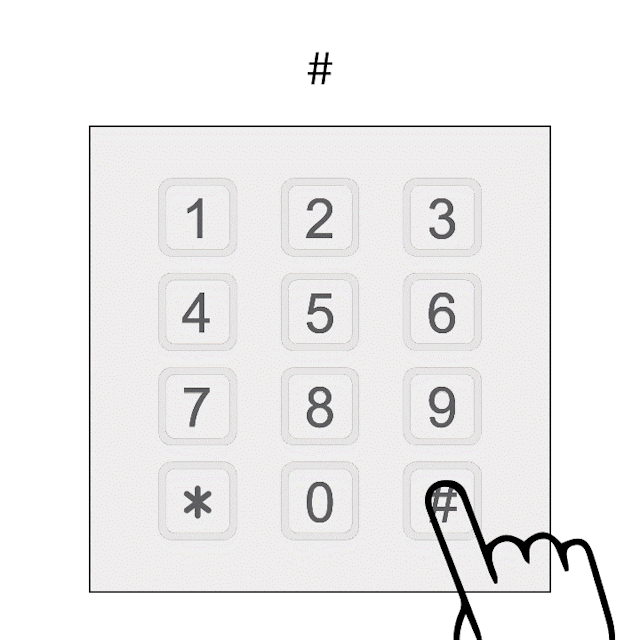

Anruf (Call)

Raumnummer eingeben und anschließend „#“ drücken, um anzurufen.

Beispiel: Anruf

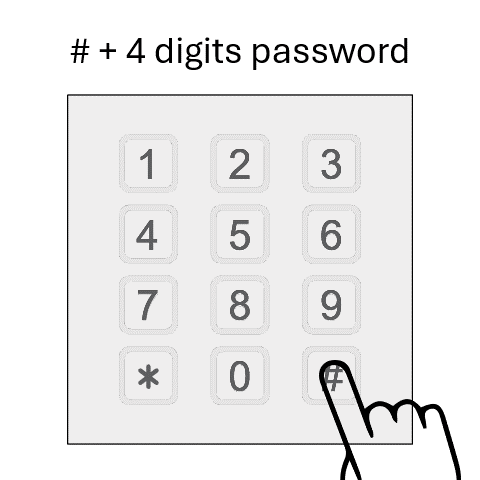

Tür öffnen (Unlock)

Öffnen mit öffentlichem Code (Public Password):
Zuerst „#“ eingeben, danach den 4-stelligen Code zum Öffnen.

Öffnen mit privatem Code (Private Password):
Zuerst „#“ eingeben, dann die Monitor-Adresse (Zieladresse) und anschließend den 4-stelligen Code zum Öffnen.

Hinweis: Aktuell gibt es keine akustischen Fehlermeldungen (kein Error-Beep) bei Code-Eingaben.
Fix-Update: 10. April 2025.

Beispiel: Tür öffnen

3) Einstellungen (Settings)

Für Einstellungen gilt das Format:
# + Admin-Code (4-stellig) + # + Einstellcode + Einstellwert + #

Wenn ein Einstellcode keinen Wert benötigt, wird direkt mit # beendet/bestätigt.

Beispiel: Admin-Code ändern (Standard 1234 → neu 4567):
# 2288 # 9104 4567 #

Hinweis: Auch im Einstellmenü gibt es aktuell keine akustischen Hinweise (keine richtigen/falschen Pieptöne).
Fix-Update: 10. April 2025.

Beispiel: Einstellungen

4) Einstellcodes (Setting Codes)

Funktion	Einstellcode	Wert	Details
Online-Update	`9101`	Kein Wert (mit `#` beenden)	Online-Update auf die neueste Firmware (über DH-LAN).
Werkseinstellungen	`9102`	Kein Wert	Auf Werkseinstellungen zurücksetzen.
Neustart	`9103`	Kein Wert	Gerät neu starten.
Admin-Passwort	`9104`	4-stellig	Neues Admin-Passwort festlegen.
Sprachansage – Sprache	`9212`	1-stellig (0–9)	Entspricht dem jeweiligen Sprachpaket für die Sprachansage.
Öffentlicher Öffnungscode 1 (Lock 1)	`9301`	4-stellig	Öffentlicher Code 1 für Schloss 1.
Öffentlicher Öffnungscode 2 (Lock 1)	`9302`	4-stellig	Öffentlicher Code 2 für Schloss 1.
Öffentlicher Öffnungscode 1 (Lock 2)	`9303`	4-stellig	Öffentlicher Code 1 für Schloss 2.
Öffentlicher Öffnungscode 2 (Lock 2)	`9304`	4-stellig	Öffentlicher Code 2 für Schloss 2.
Privater Öffnungscode (für Hybridbetrieb)	`9305`	3-stellige ID (001–999) + 4-stelliger Code	Speichert private Codes pro ID (insgesamt 999 IDs). Beispiel: ID `001` und Code `3456` `# Admin-Code # 9305 001 3456 #` Hinweis: Erneutes Setzen für dieselbe ID überschreibt den alten Code.
Schloss 1 – Modus	`9306`	2-stellig: `00` oder `01`	`00` = Normally Open (NO), `01` = Normally Closed (NC)
Schloss 1 – Zeit	`9307`	2-stellig: `01`–`99`	Öffnungszeit für Schloss 1 in Sekunden.
Schloss 2 – Modus	`9308`	2-stellig: `00` oder `01`	`00` = Normally Open (NO), `01` = Normally Closed (NC)
Schloss 2 – Zeit	`9309`	2-stellig: `01`–`99`	Öffnungszeit für Schloss 2 in Sekunden.
Sprachansage – Lautstärke	`9310`	1-stellig: `0`–`9`	`0` = stumm, `1`–`9` = Lautstärkestufe
Passwort-Öffnungstyp	`9312`	1-stellig: `0`–`3`	`0`: Passwort-Öffnung nicht erlauben `1`: nur öffentlicher Code `2`: nur privater Code `3`: öffentlicher und privater Code
Private Öffnung – Länge der Raumnummer	`9313`	1-stellig: `1`–`4`	Anzahl der Ziffern der Raumnummer bei privatem Öffnungscode.

MK-Modul im DT 2-Draht BUS (analog) System

MK Modul – Parameter & Einstellungen (Deutsch) im 2-Draht BUS >DT System

In diesem Abschnitt werden die Einstellmöglichkeiten (Parameter) des MK-Moduls erklärt. Die Einstellungen erfolgen über den Master-Code (Admin-/Master-Passwort) und den jeweiligen Einstellcode.

1) Einstellmodus – so funktioniert’s

In den Einstellmodus wechseln: Immer zuerst #Mastercode# eingeben (also Raute – Mastercode – Raute).
Einstellcode eingeben (z. B. 03 für Öffnungszeit) und mit # bestätigen.
Einstellwert eingeben (falls erforderlich) und wieder mit # bestätigen.
Jede Eingabe immer mit # abschließen, sonst bricht das Gerät nach 10 Sekunden automatisch ab.
Zum Verlassen des Einstellmodus die Cancel-Taste drücken.

Wichtig: In der Beispiel-Logik ist * = Cancel und # = Confirm eingestellt. (Details siehe Einstellung 07 „*/# Funktion“.)

Hinweise zum Verhalten:

Wenn 10 Sekunden keine Eingabe erfolgt: Gerät verlässt den Einstellmodus automatisch (Signalton).
Bei Fehler / Setting-Fail: Signalton.
Beim Einschalten oder nach Reset wird eine Tastenprüfung durchgeführt: Beleuchtung blinkt, Eingaben sind kurzzeitig gesperrt, danach langer Signalton.

2) Einstelltabelle (Setting Items)

Einstellpunkt	Bereich	Standard	Code	Details
Alle Einstellungen zurücksetzen	1, 2, 3, 4	–	`00`	Setzt alle Parameter auf Werkseinstellung zurück.
Master-Code einstellen	1–12 Ziffern (0–9)	`1234`	`01`	Master-Code darf 1–12 Stellen haben. Empfehlung: Standard-Code ändern. Master-Code darf nicht identisch mit User-/Temp-Codes sein.
Tastenbeleuchtung – Zeit	`00` oder `10–99` Sekunden	`10s`	`02`	`00` = dauerhaft an (bei Strom an). `10–99` = Beleuchtung leuchtet für 10–99s nach Berührung. Hinweis: In diesem Modus kann das Berühren eine Beleuchtung auslösen, die Ziffer ist dabei ggf. nicht als Eingabe gültig.
Öffnungszeit (Unlock Time)	`01–99` Sekunden	`1s`	`03`	Öffnungsdauer des Schlosses. Kann am Monitor und an der Türstation gesetzt werden – gültig ist der zuletzt gesetzte Wert.
Öffnungsmodus (Unlock Mode)	`0`=offen / `1`=geschlossen	offen	`04`	Kann am Monitor und an der Türstation gesetzt werden – gültig ist der zuletzt gesetzte Wert.
Bedienton (Operation Tone)	`0`, `1`, `2`	ein (ON)	`05`	`0`: Tastendruck erzeugt einen Signalton (Beep). `1`: Tastendruck lässt die Anzeige/Beleuchtung einmal blinken. `2`: (Herstellerangabe vorhanden, Funktion nicht weiter beschrieben.)
Reset Codes	1, 2, 3, 4	–	`06`	Löscht alle Passwörter außer Master-Code. Setzt den Master-Code auf Standardwert (1,2,3,4) zurück (laut Hersteller).
*/# Funktion (Cancel/Confirm)	`0`=Normal / `1`=Reverse	Normal	`07`	`0` (Normal): * = Abbrechen, # = Bestätigen. `1` (Reverse): # = Abbrechen, * = Bestätigen.
Rufton aktiv	`0`=Enable / `1`=Disable	Enable	`08`	`0`: Gerät reagiert beim Drücken von „CALL“ mit Rufton. `1`: keine Reaktion/kein Rufton bei „CALL“.
Lautsprecher (SPK) – Lautstärke	`0–9`	`5`	`11`	Hinweis: Während eines Gesprächs kann der Master-Code aktiviert werden (LED wird weiß), dann: 3 = lauter, 6 = leiser.
Nachtlicht – Helligkeit	`0–5`	`4`	`13`	Je höher der Wert, desto heller das Nachtlicht.
Reserve	–	–	`14–17`	Reserviert (keine Funktion beschrieben).
Temporärcode 1 setzen (Temporary1)	1–12 Ziffern (0–9)	–	`18`	Öffnet Schloss 1. Nach erfolgreicher Öffnung wird der Code nach 60 Sekunden automatisch gelöscht (Code ist nur innerhalb dieser 60s gültig).
Temporärcode 2 setzen (Temporary2)	1–12 Ziffern (0–9)	–	`19`	Öffnet Schloss 2 (nur wenn externes Gerät/2. Schloss unterstützt). Nach erfolgreicher Öffnung wird der Code nach 60 Sekunden automatisch gelöscht.
User-Codes Gruppe 1 (Schloss 1)	1–12 Ziffern, max. 40 Codes	–	`20–59`	Codes für Schloss 1, bis zu 40 Passwörter speicherbar. User-Codes dürfen nicht identisch mit Master- oder Temp-Codes sein.
User-Codes Gruppe 2 (Schloss 2)	1–12 Ziffern, max. 40 Codes	–	`60–99`	Codes für Schloss 2 (nur wenn externes Gerät/2. Schloss unterstützt). User-Codes dürfen nicht identisch mit Master- oder Temp-Codes sein.

3) Schritt-für-Schritt Beispiele (mit #Mastercode#)

Beispiel A: Master-Code ändern (Standard 1234 → neu 4321)

In den Einstellmodus wechseln: #1234#
Einstellcode eingeben und bestätigen: 01#
Neuen Master-Code eingeben und bestätigen: 4321#

Als Eingabekette: #1234# 01# 4321#

Beispiel B: Tastenbeleuchtung auf 10 Sekunden

In den Einstellmodus wechseln: #1234#
Einstellcode eingeben und bestätigen: 02#
Wert eingeben und bestätigen: 10#

Als Eingabekette: #1234# 02# 10#

Beispiel C: Öffnungszeit (Unlock Time) auf 9 Sekunden

In den Einstellmodus wechseln: #1234#
Einstellcode eingeben und bestätigen: 03#
Wert eingeben und bestätigen: 09#

Als Eingabekette: #1234# 03# 09#

4) Meldungen / Signaltöne (laut Hersteller)

Cancel-Taste gedrückt: Gerät verlässt den Einstellmodus, Anzeige geht auf Standby-Farbe, Summer piept.
Keine Eingabe 10s: Gerät verlässt den Einstellmodus.
Setting-Fail: Summer piept.
Passwort länger als 12 Stellen: „beep, beep, beep, beep“ und die bisherige Eingabe wird gelöscht.
Türöffnung per Passwort ist auch während eines Gesprächs möglich.
